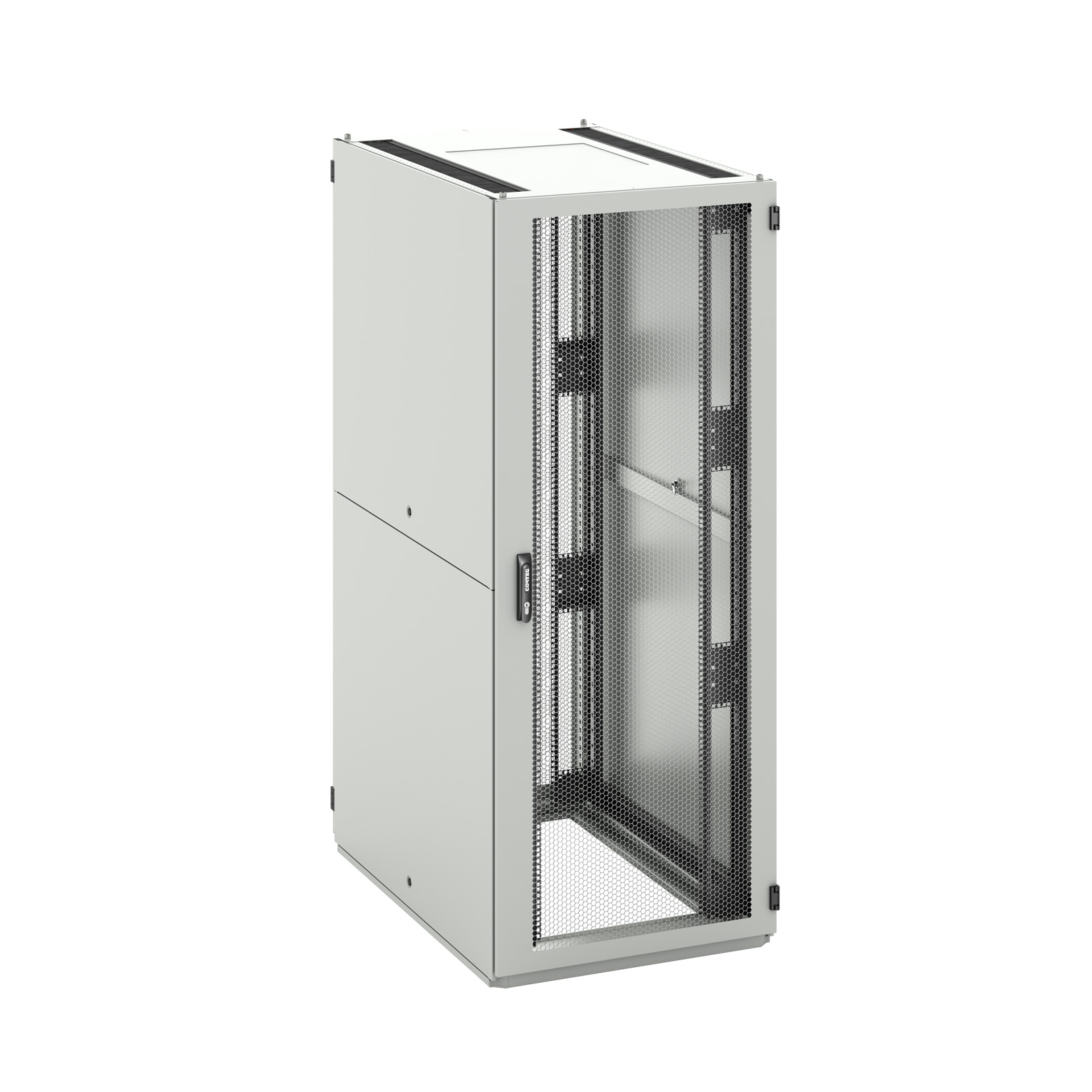

PREMIUM Server RF1

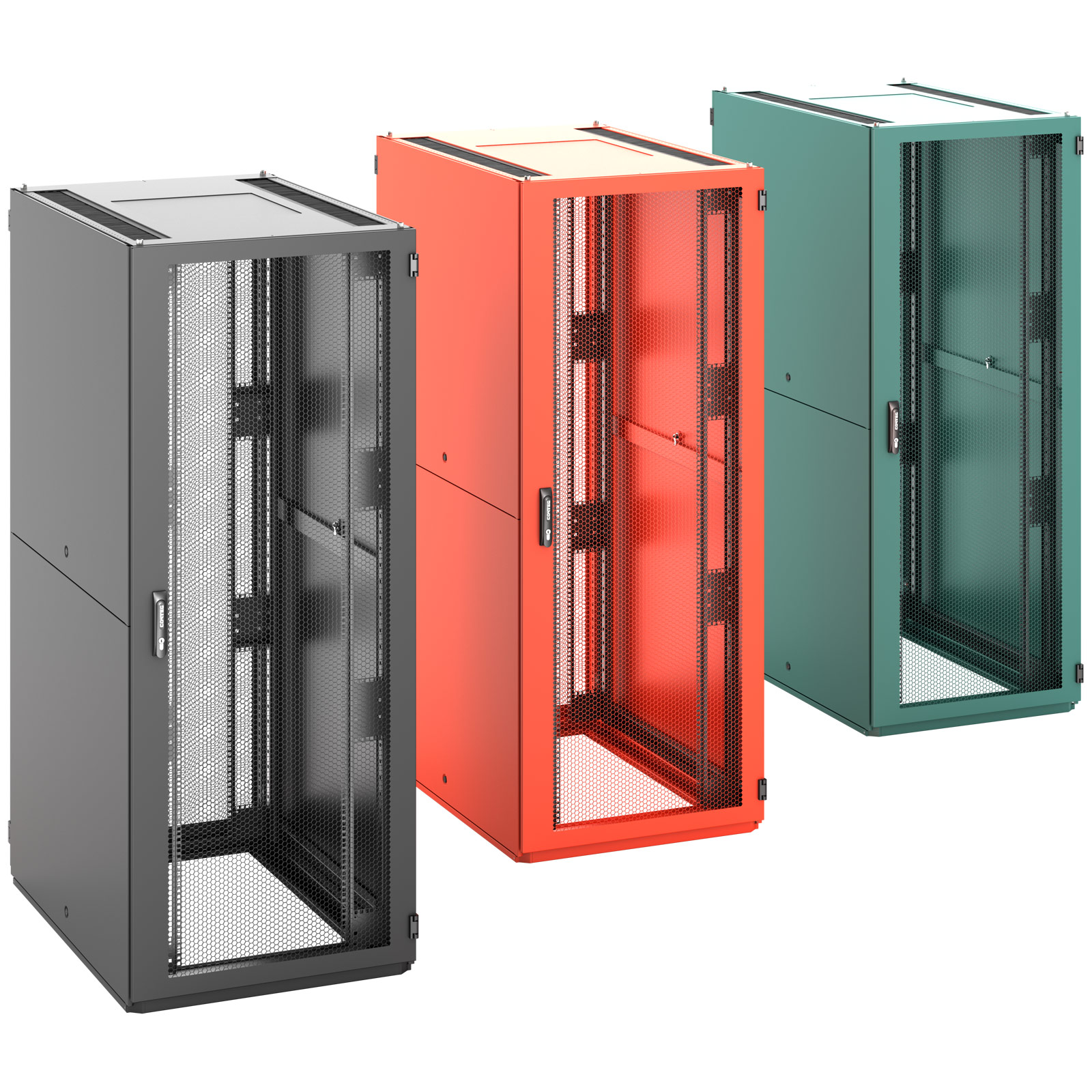

La RF1 PREMIUM Server est un nouvelle baie de la série Premium conçue pour les conditions et les applications les plus exigeantes.

Sa force est d'être dotée d'un cadre très rigide, soudé au laser, en acier profilé breveté, qui garantit une rigidité maximale et une capacité de charge allant jusqu'à 2 000 kg. Avec cette baie, vous n'avez pas besoin de faire de compromis..

Le toit conçu d'une seule pièce comporte des entrées de câbles avec des brosses en plastique des deux côtés pour une installation flexible du câblage. L'ouverture pour l'unité de ventilation est recouverte d'un panneau vierge en tôle. Les panneaux latéraux présentent des séparations horizontales pour faciliter la manipulation et sont protégés par une serrure empêchant tout accès non autorisé.

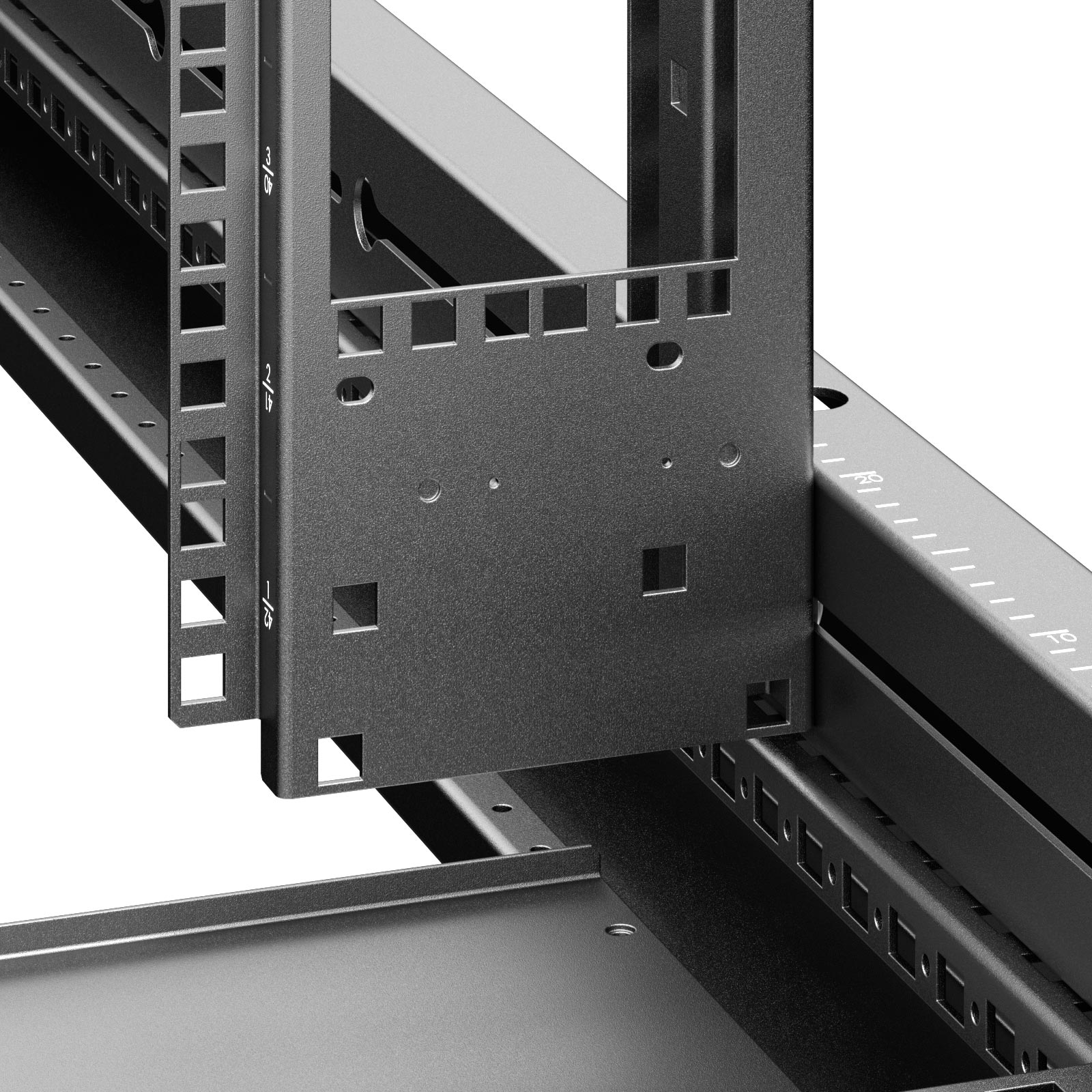

Deux nouveaux types de montants verticaux avec marquage de la position des U sont faciles à monter et apportent une variabilité extraordinaire de l'agencement interne pour l'installation d'équipements IT. Les montants de type A, qui sont inclus dans la configuration standard, offrent 12/24 positions de U supplémentaires pour les baies de 800 mm de large. Les montants de type V, conçus pour les baies de 800 mm de large, permettent de passer facilement de 19" à 21", voire 23".

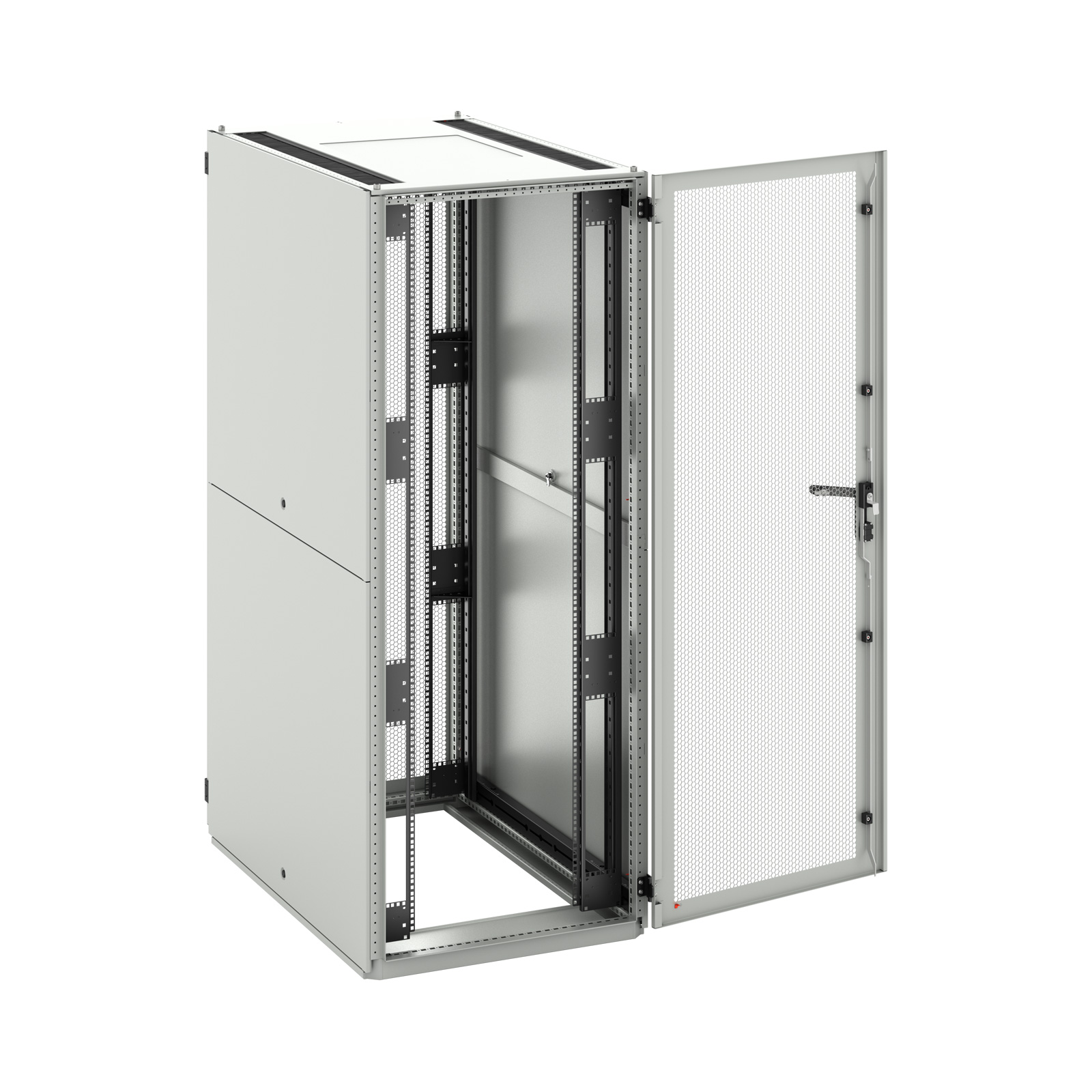

Des charnières spéciales permettent d'ouvrir les portes jusqu'à un angle de 190°. Les portes peuvent être installées, retirées ou inversées sans aucun outil. Les portes ventilées présentent une perforation inégalée de 86 %, qui améliore la circulation de l'air et permet ainsi de réaliser des économies sur le refroidissement. Les portes sont équipées d'une serrure à poignée pivotante avec un insert cylindrique remplaçable et une serrure à un ou plusieurs points. Des poignées électroniques et avec lecteurs de cartes intégrés sont également disponibles.

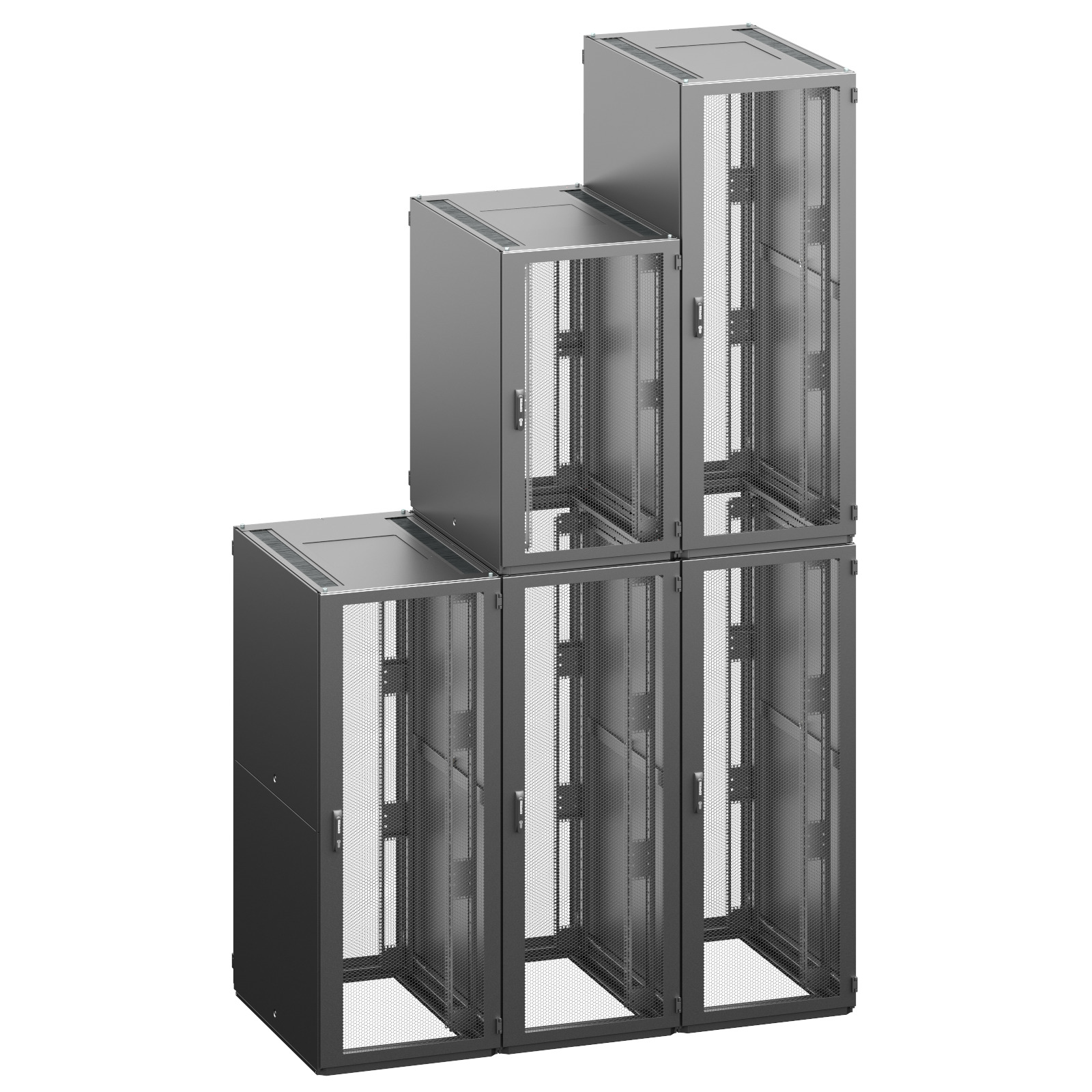

Lorsque plusieurs baies sont réunies en une rangée, les panneaux latéraux sont remplacés par des panneaux coulissants plus étroits et plus légers. Les panneaux coulissants sont installés par l'avant et sont disponibles en deux versions: l'une couvrant toute la profondeur de la baie, l'autre seulement 300 mm de profondeur pour séparer ou régler individuellement la profondeur de la zone froide pour chaque baie indépendamment.


L'emballage amélioré de la baie facilite son retrait de la palette et permet de fixer des anneaux de levage pour faciliter le transport. Possibilités de combinaison des roues et des pieds de transport.

La baie RF1 PREMIUM Server est entièrement compatible avec tous les systèmes et accessoires tels que le refroidissement et la ventilation, le système de flux d'air optimisé, la gestion des câbles, la surveillance et le contrôle d'accès, les bandeaux de distribution d'énergie — PDU ou les systèmes de prévention des incendies.

PRINCIPAUX AVANTAGES:

  • Hauteurs disponibles 27, 42, 47, 52U
  • Capacité de charge — jusqu'à 2 000 kg
  • Convient aux équipements IT lourds
  • Cadre rigide soudé de conception brevetée
  • Utilisation maximale de l'espace intérieur
  • Perforation de porte inégalée de 86 %
  • Deux types de montants verticaux avec positions des U et réglages en profondeur marqués
  • 12/24U supplémentaires disponibles pour les baies de 800 mm de large en cas d'utilisation de montants verticaux de type A
  • Facilité de réglage de 19" à 21" ou 23" pour les baies de 800 mm de large avec des montants verticaux de type V
  • Installation des portes sans outil
  • Large gamme d'accessoires
  • Dépalettisation facilitée

Parameter Value
Hauteur 27U, 42U, 47U, 52U
Largeur 600 or 800 mm
Profondeur 800, 1 000, 1 200 mm
Limite de charge Jusqu'à 2000 kg de charge équilibrée
Porte avant

Porte ventilée — taux de perforation de 86 %

Serrure à poignée pivotante — profil DIN, clé universelle 333, multipoint ; combinaison optionnelle ou serrures électroniques, simple ou multipoint

Angle d'ouverture de la porte de 190°

Modification facile du sens d'ouverture, droite ou gauche

Installation de la porte sans outil

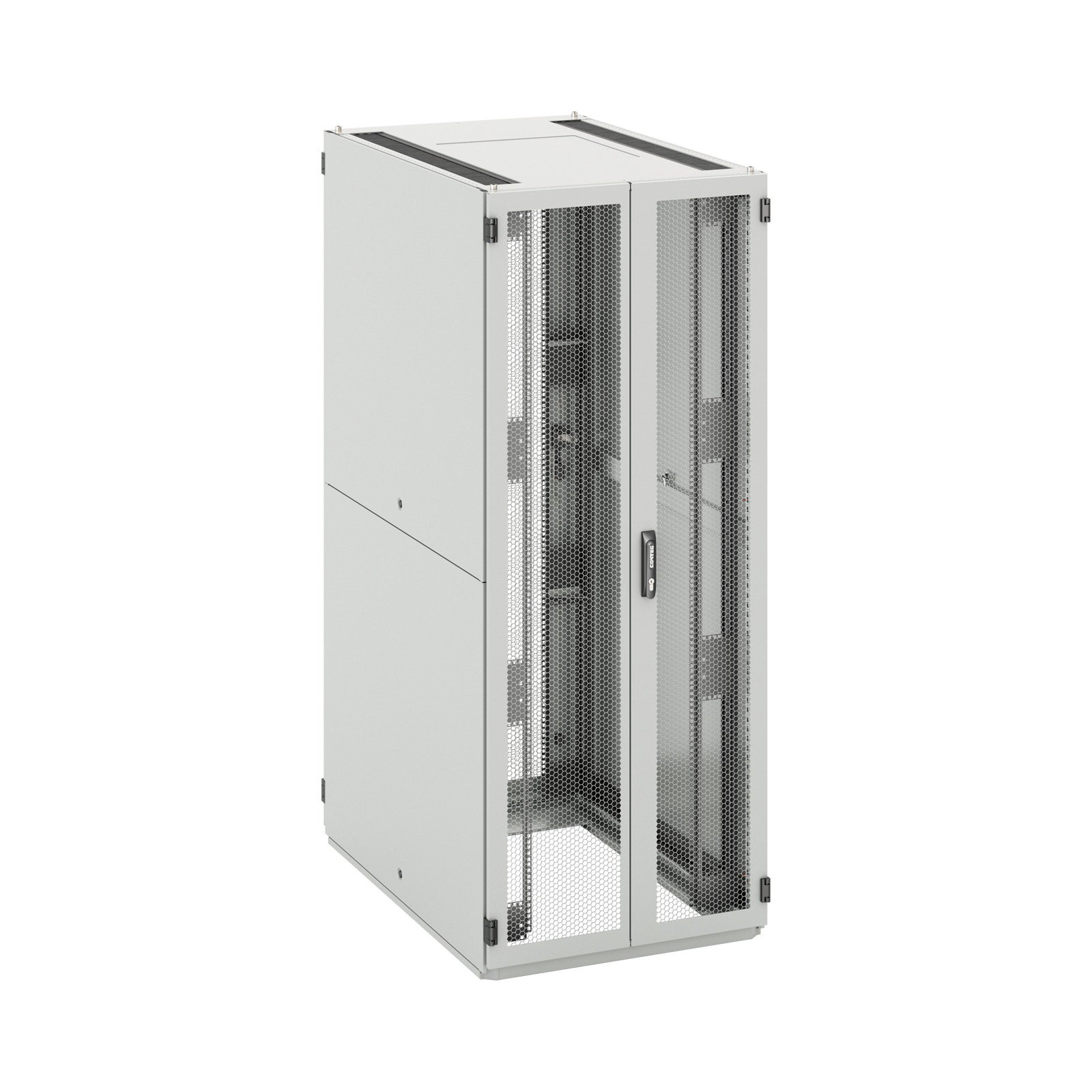

Options : porte simple ou double type saloon, nid d'abeille perforation 86 % ou verre ou tôle pleine

Porte arrière

Porte ventilée — taux de perforation de 86 %

Serrure à poignée pivotante — profil DIN, clé universelle 333, multipoint ; combinaison optionnelle ou serrures électroniques, simple ou multipoint

Modification facile du sens d'ouverture, droite ou gauche

Installation de la porte sans outil

Options : porte simple ou double type saloon, nid d'abeille perforation 86 % ou verre ou tôle pleine

Plateau supérieur

Conception d'une seule pièce, amovible

Deux entrées de câbles latérales de 88 mm de large équipées de brosses d'une longueur de 600/800/1 000 mm pour des baies de 800/1 000/1 200 mm de profondeur

Ouverture pour l'unité de ventilation :
~ 420×280 mm d'ouverture recouverte d'un panneau amovible en tôle d'acier permettant l'installation d'une unité de ventilation à 6 ventilateurs ~ 420×440 mm d'ouverture recouverte d'un panneau amovible en tôle d'acier permettant l'installation d'une unité de ventilation à 9 ventilateurs (uniquement pour une largeur de 800 mm avec des profondeurs de baie de 1 000 et 1 200 mm)

Autres types sur demande

Plateau inférieur

Conception segmentée, amovible

Segment avant inclus avec une profondeur 240 mm, segments arrière en option

Panneaux latéraux

Panneaux latéraux divisés horizontalement

Amovible avec des serrures

Installation simple

Sécurisation des panneaux latéraux en option avec DP-DR-SSP-RF1

Pieds Pieds réglables M12, socle ou plinthe avec filtre en option
Montants verticaux

2 paires de montants verticaux 19" coulissants de type A (600 ou 800 mm) (les modèles de 800 mm de large permettent 24U d'installation supplémentaire à partir de 42U et plus), réglables de l'intérieur

Option pour les baies de 800 mm de large: 2 paires de montants variables et coulissant de type V avec réglage au choix de la largeur : 19", 21", ou 23", réglable de l'intérieur, capacité de charge de 1500 kg

Peint en noir et lisse

Marquage et numéro de chaque position des U

Marquage des supports horizontaux pour le réglage en profondeur des montants 19"

Indice IP IP00 en standard
IP20 lorsque les plaques de fond sont installées
IP40 avec portes pleines, plaque inférieure et couvercle supérieur
Options : jusqu'à IP54 avec serrure multipoint uniquement
A/C-ready-IP54 lorsqu'une unité de climatisation est installée avec une serrure multipoint uniquement

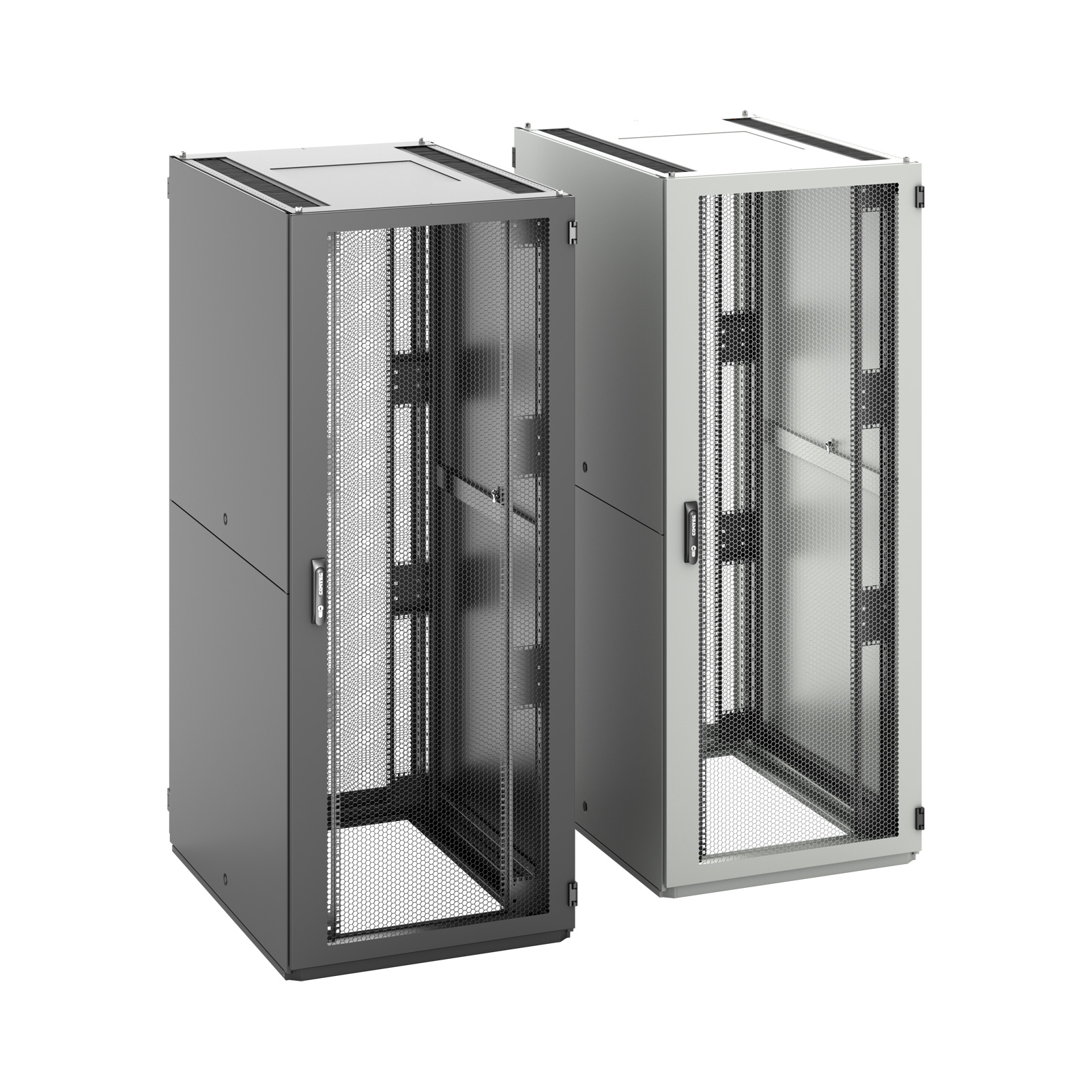

Couleurs Standard RAL 9005 et 7035

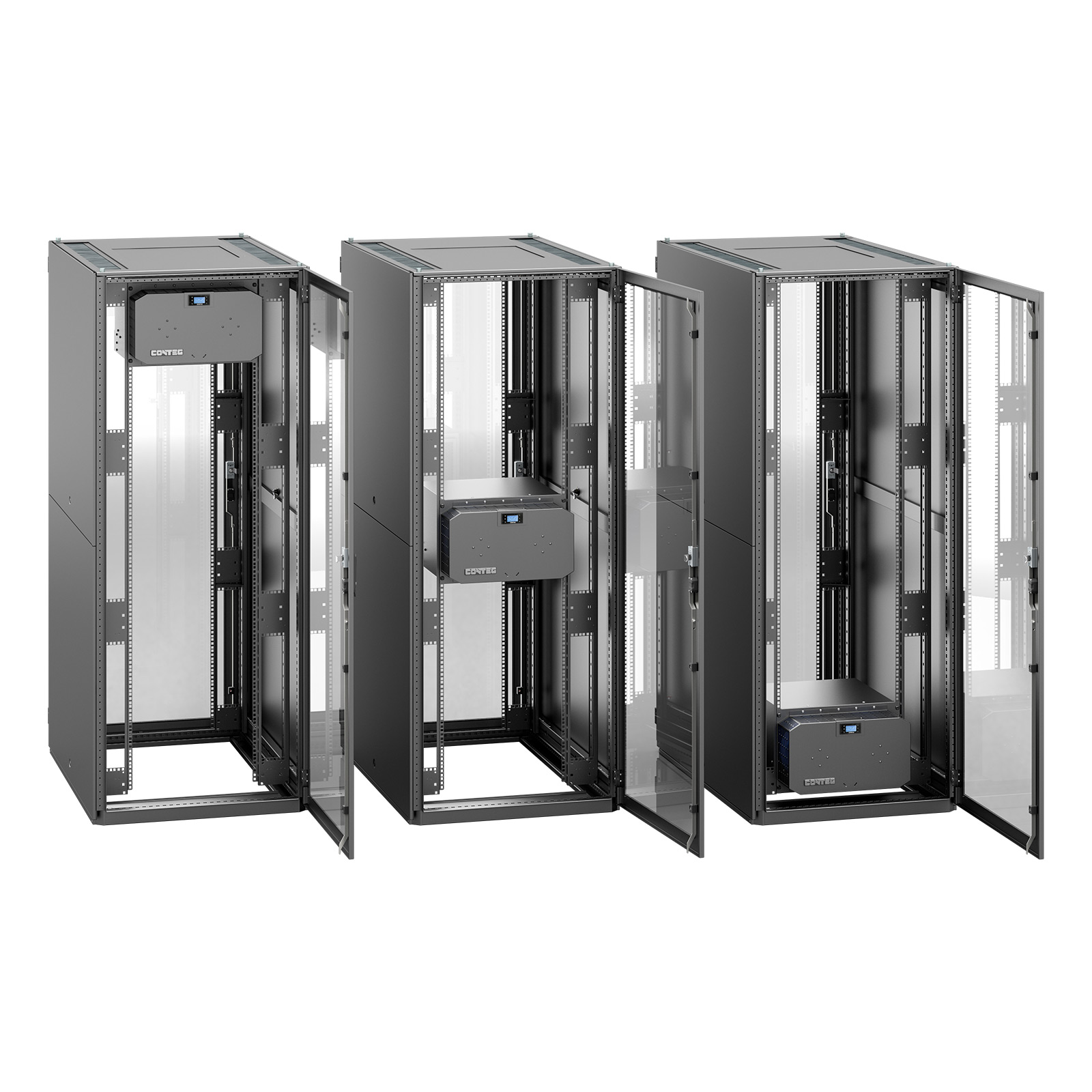

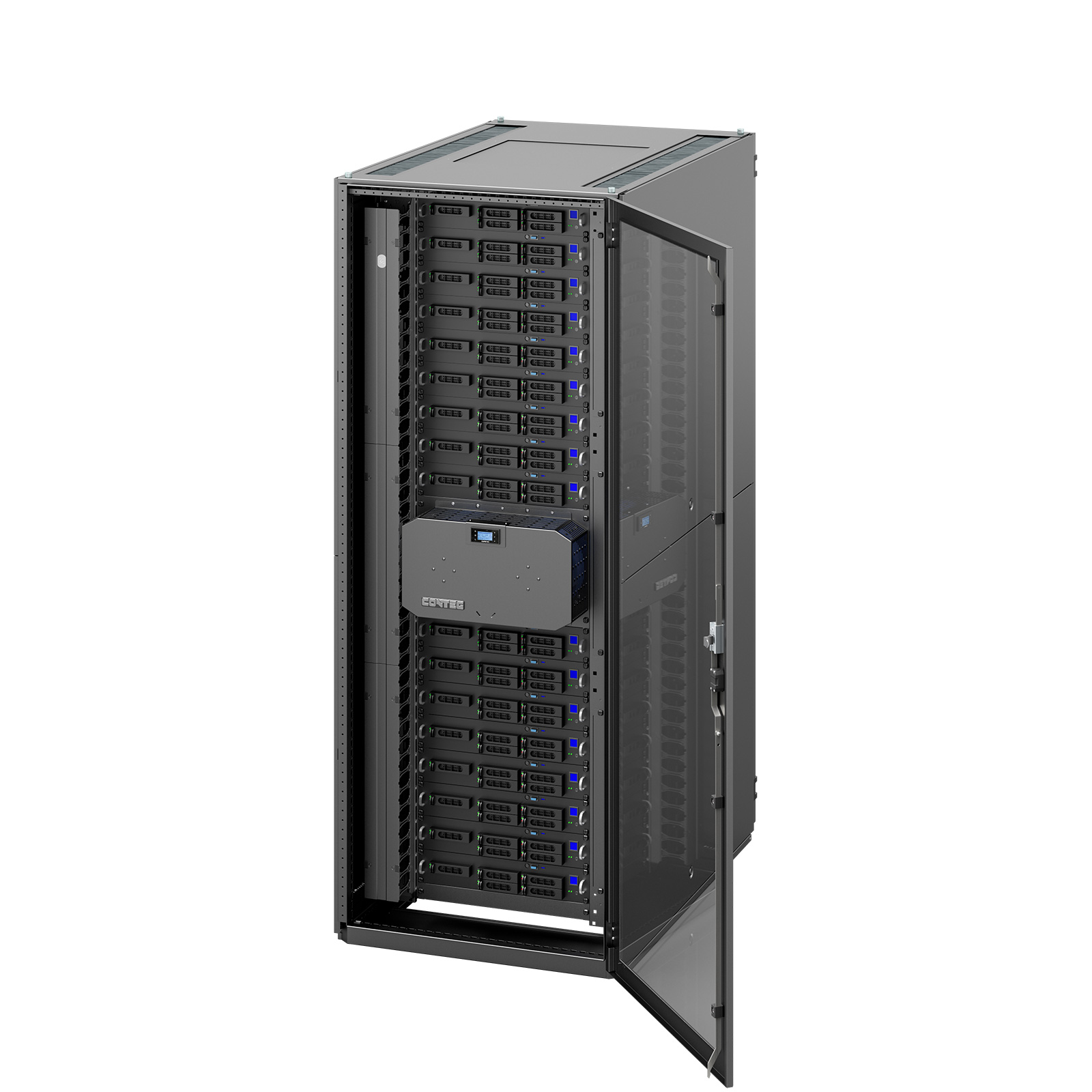

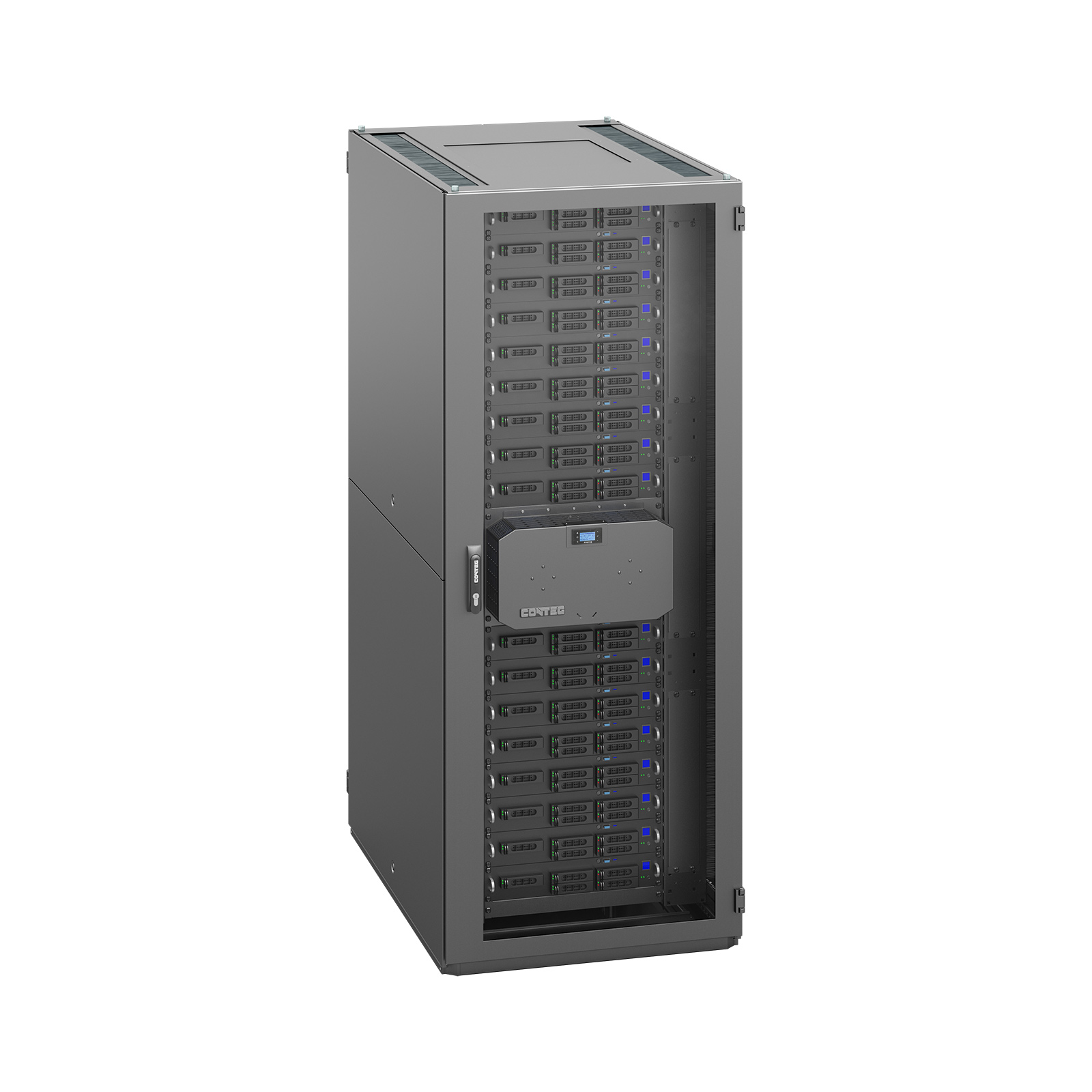

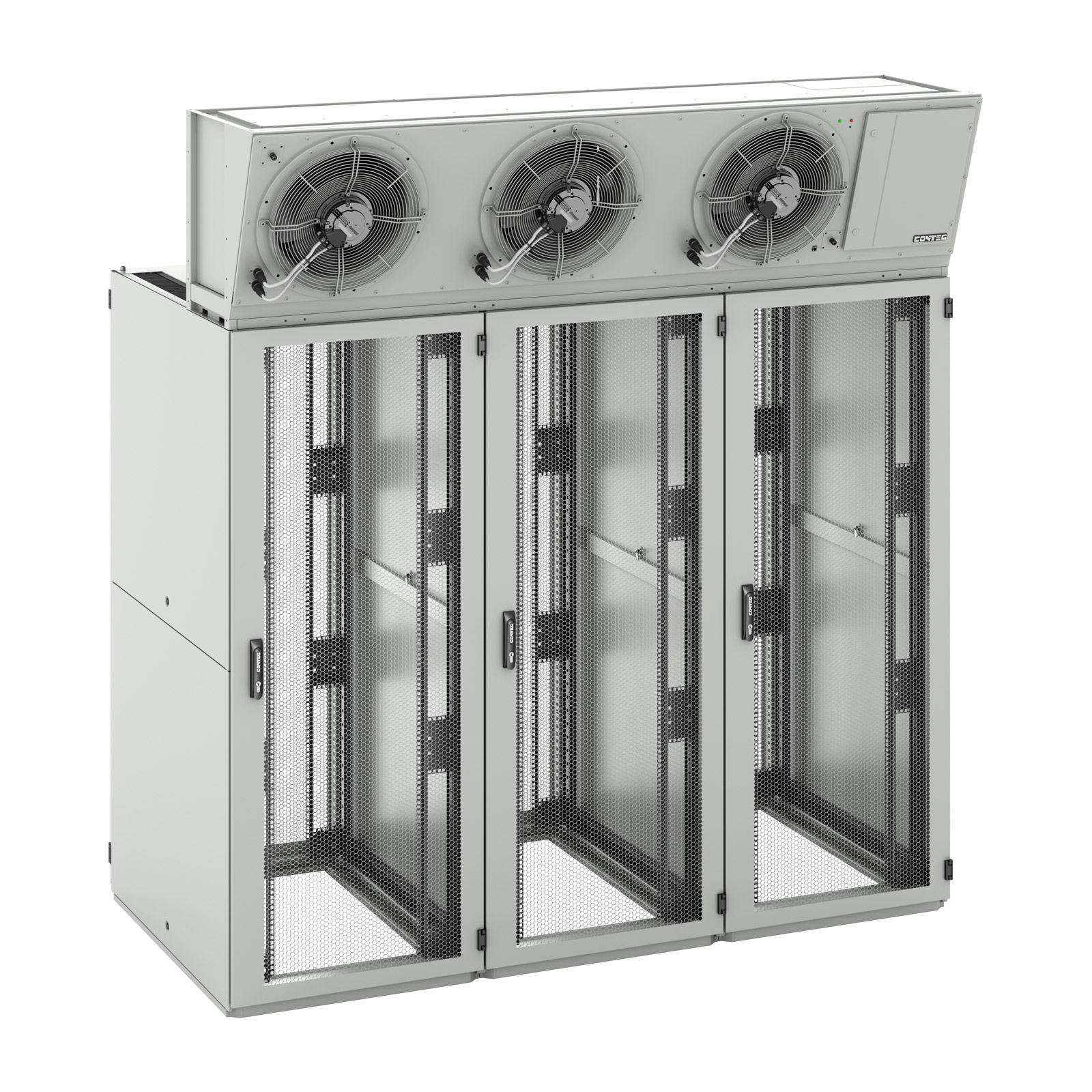

Air-conditioning compatible with top mount, wall mount, and side-mount A/C & cooling units—CoolTeg and CoolSpot
Standard configuration

Front vented door 86% with multipoint swivel handle lock

Rear vertically divided vented door 86% with multipoint swivel handle lock

2 pairs A-type 19" sliding extrusions

Horizontal extrusion holders

2 pairs of horizontally divided side panels with locks

Rack frame

Removable H-design of the top plate with lateral cable entry openings and ventilation unit

Removable segmented bottom plate set (consists of the front segment; may differ for different rack footprints)

GND/earthing kit

28 mounting kits
