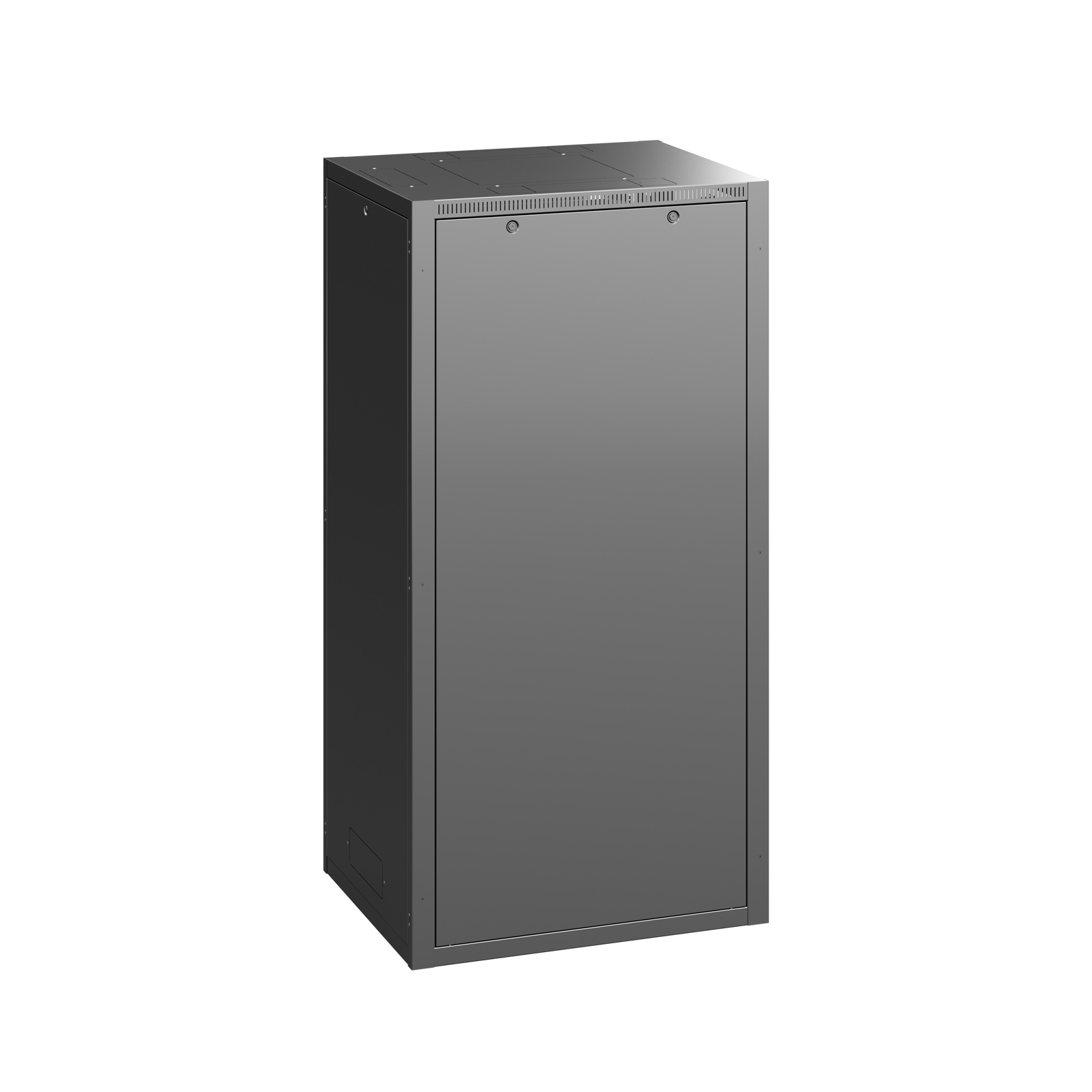

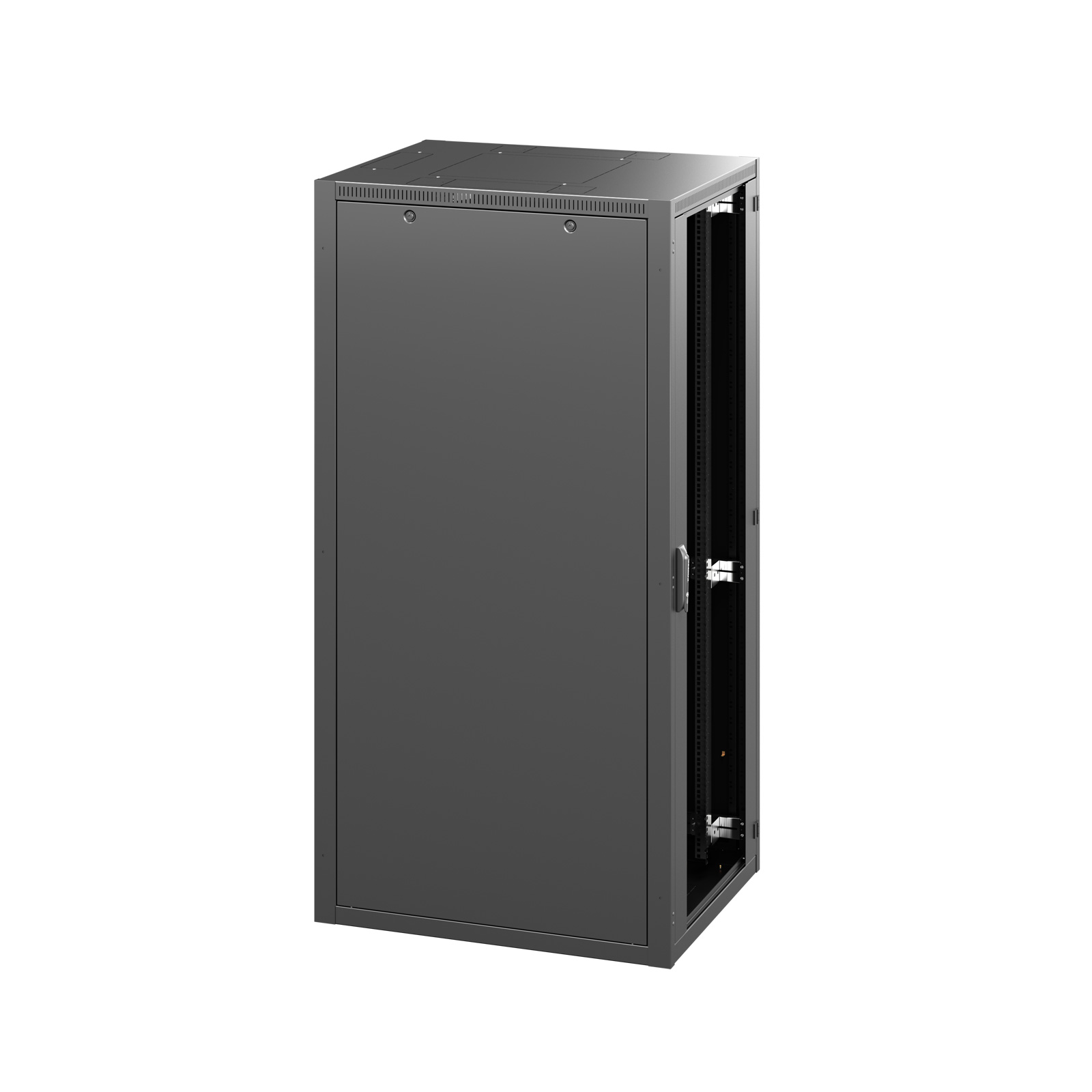

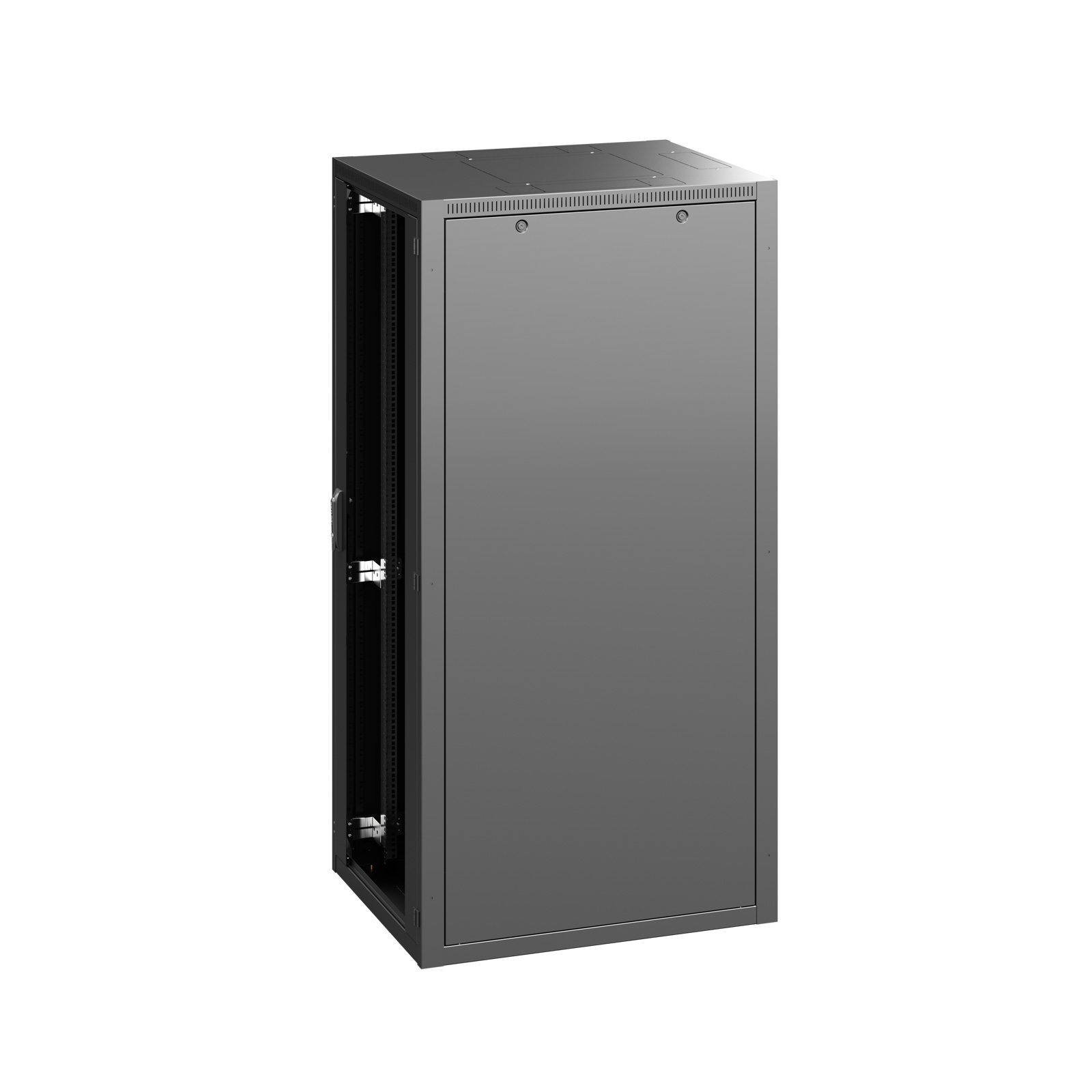

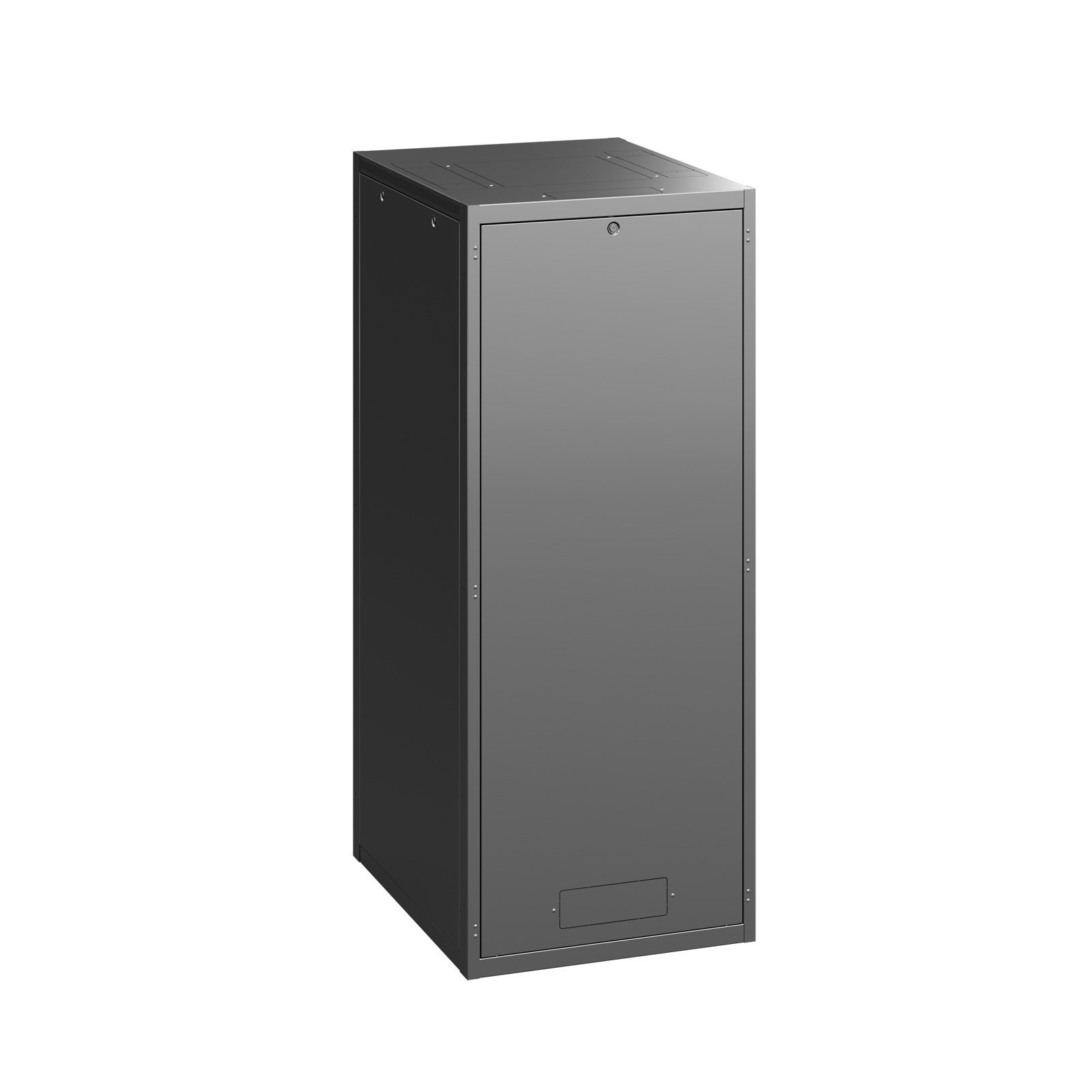

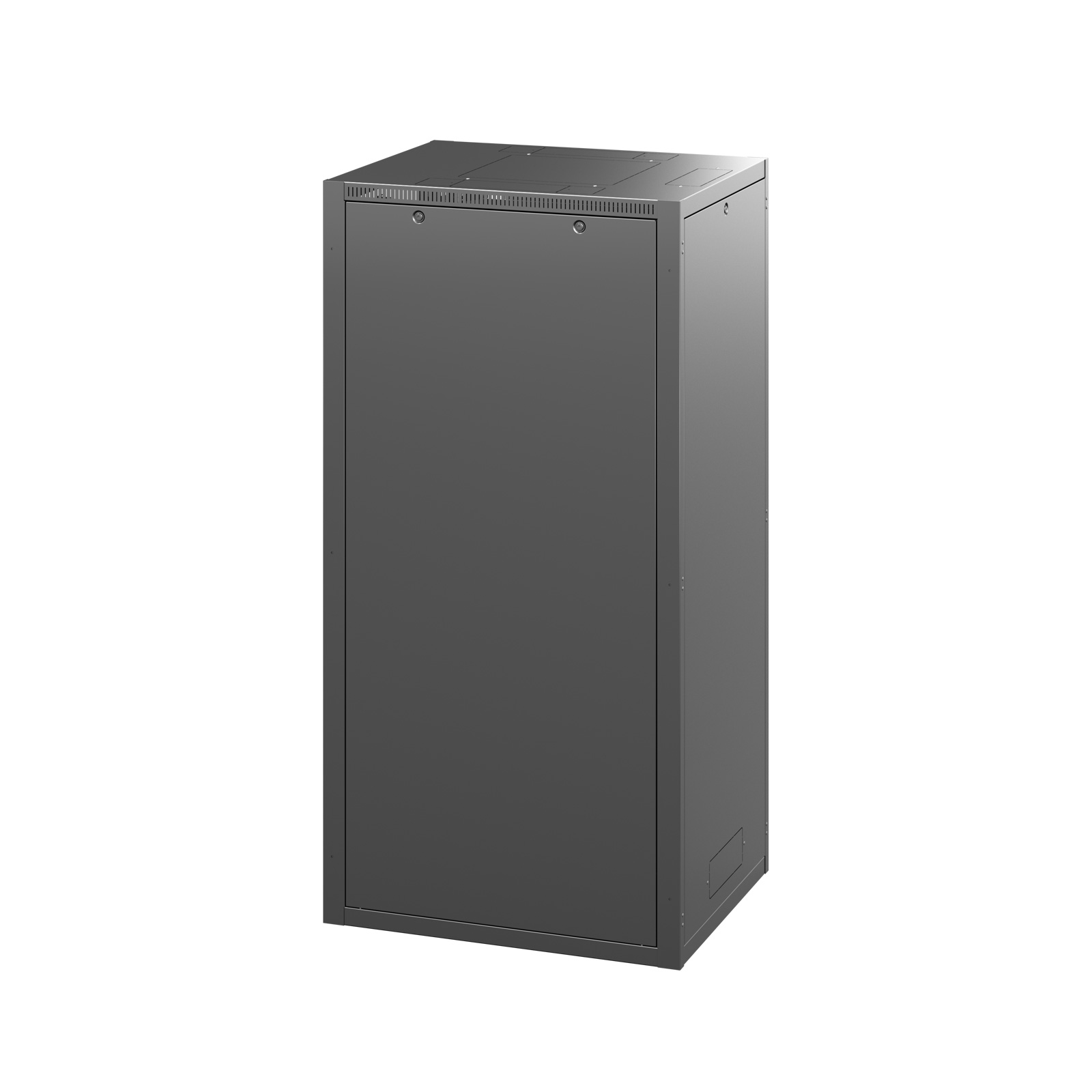

iSEVEN Flex RM7

Conçues pour les besoins des utilisateurs dont les contraintes d'espace ne permettent pas d'installer les baies de la série iSEVEN (RI7) en construction soudée.

Les baies iSEVEN Flex RM7 ont été conçues pour les besoins des utilisateurs dont les contraintes d'espace ne permettent pas d'installer les baies de la série iSEVEN (RI7) en construction soudée. Ces baies sont réputées pour leur rapport qualité/prix incomparable qu'elles offrent. Les baies iSEVEN Flex sont livrées non montées pour un transport plus facile vers le site d'installation, où elles peuvent être assemblées rapidement et simplement.

Ce type de baie convient parfaitement aux installateurs et aux utilisateurs finaux qui souhaitent consacrer moins de temps au choix des différentes options et à la difficile configuration des références produit. Après une étude approfondie, nous avons préparé pour vous une liste des dimensions les plus courantes qui conviennent à une conception universelle.



La baie iSEVEN Flex convient parfaitement aux salles d'équipements réseau, aux locaux télécoms et aux salles serveurs dans le cas où il n'existe pas de besoins critiques en termes de configurations spéciales pour la capacité de charge, les passages de câbles ou les options de portes ou de panneaux. Le nombre réduit d'options est contrebalancé par un prix hautement concurrentiel et une excellente disponibilité.



Paramètre Valeur
Hauteur 21, 27, 42, 45U
Largeur 600 et 800 mm
Profondeur 600, 800, et 1000 mm
Construction structure robuste maintenue par des vis M6, assemblage simple et rapide, livrée non montée ; assemblage sur le site d'installation.
Limite de charge 800 kg

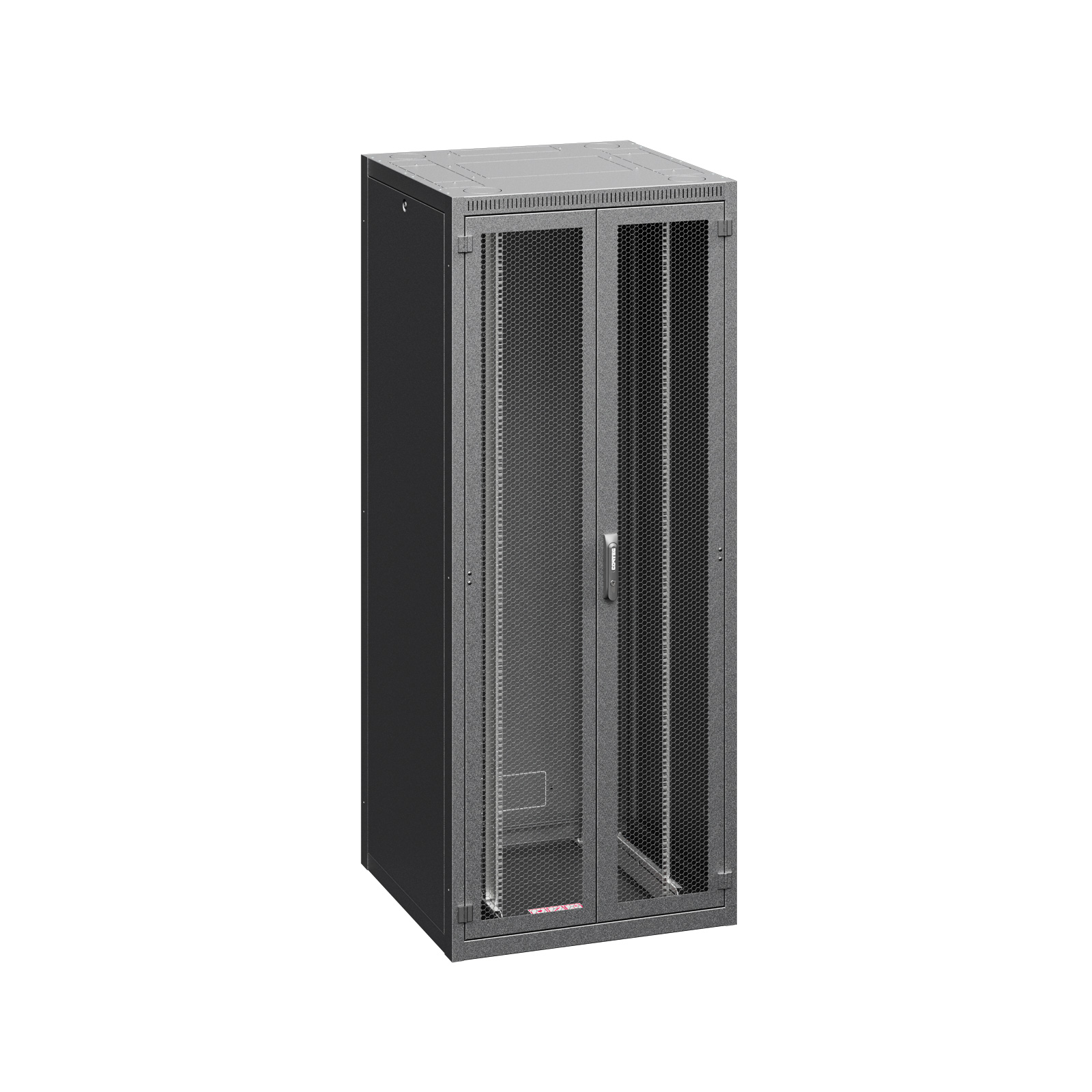

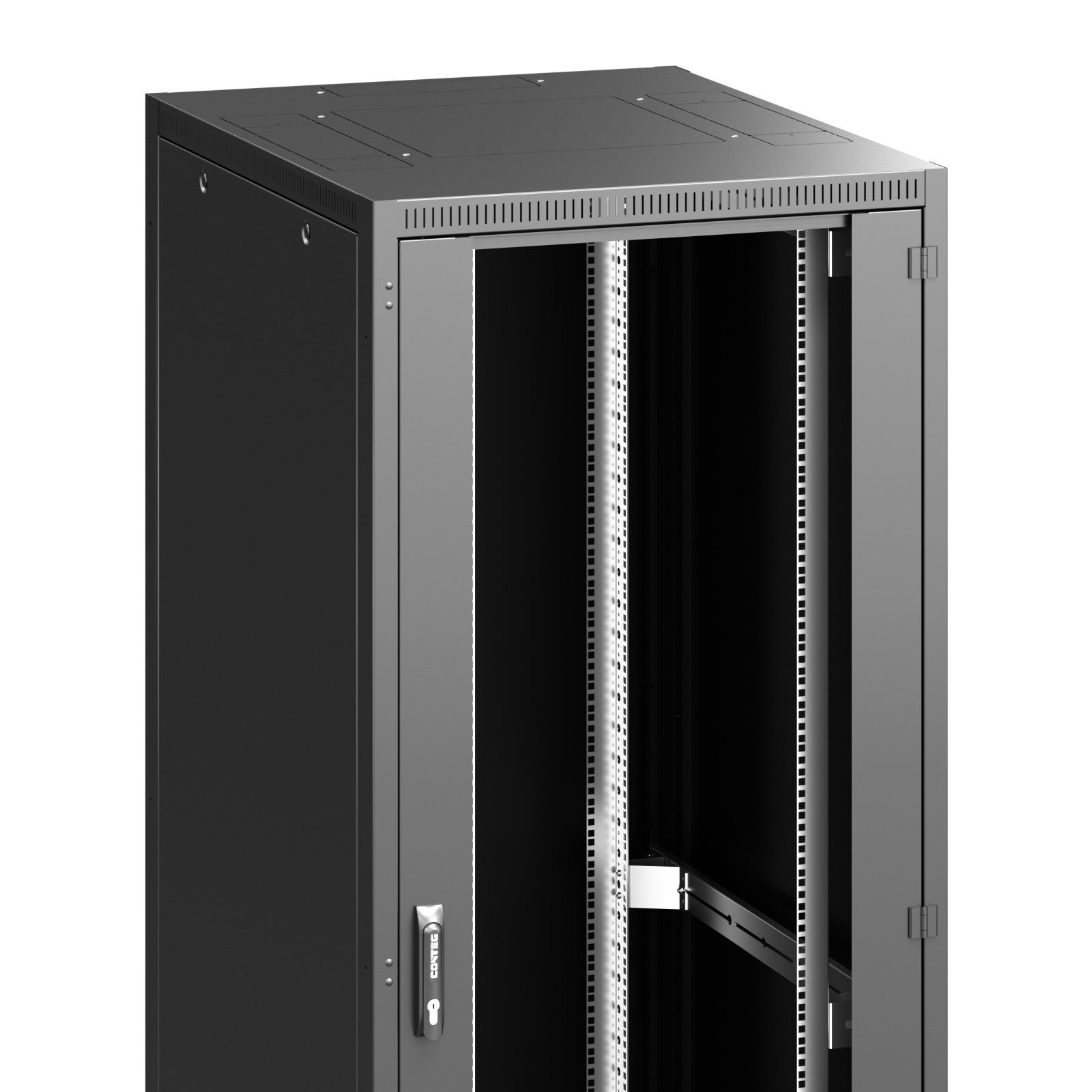

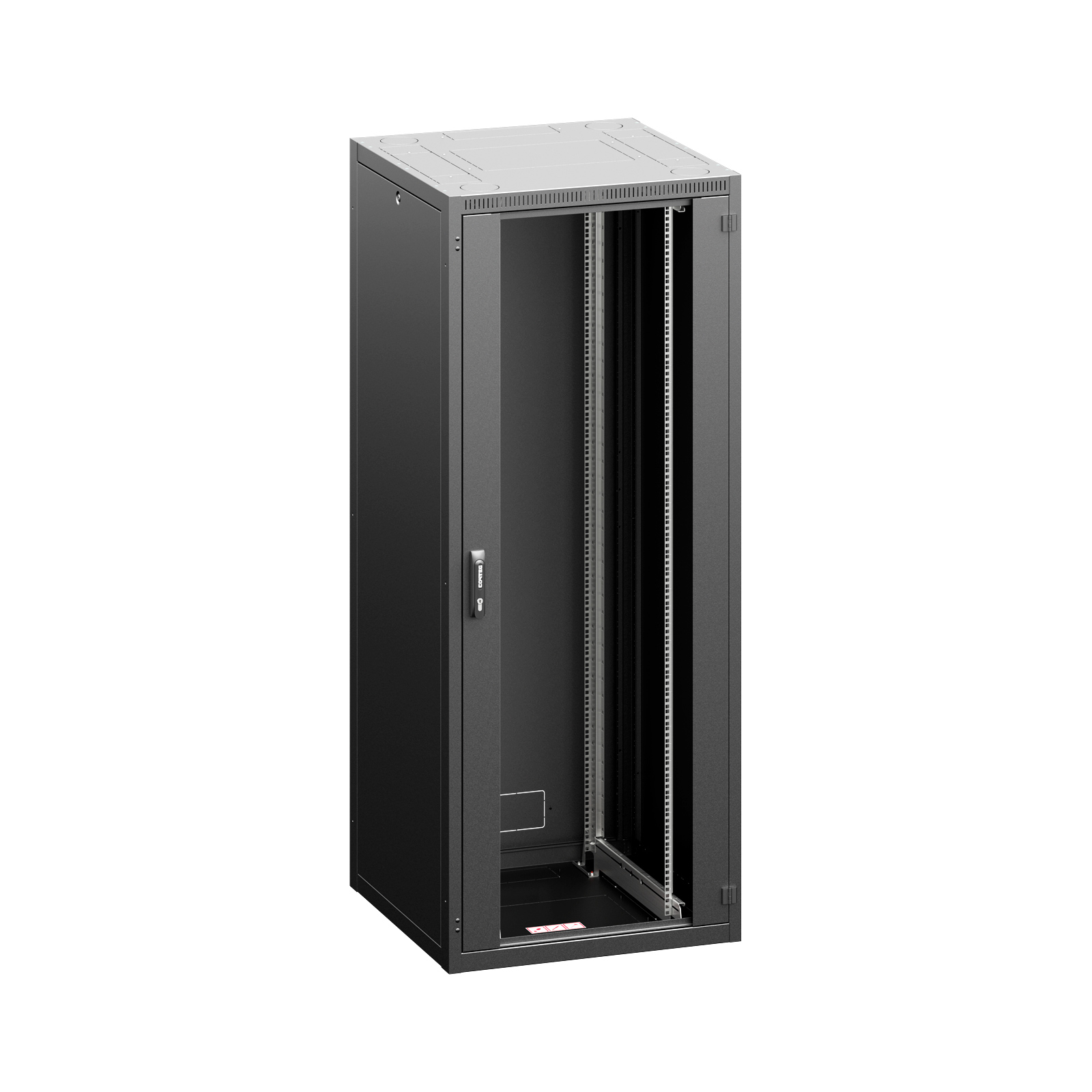

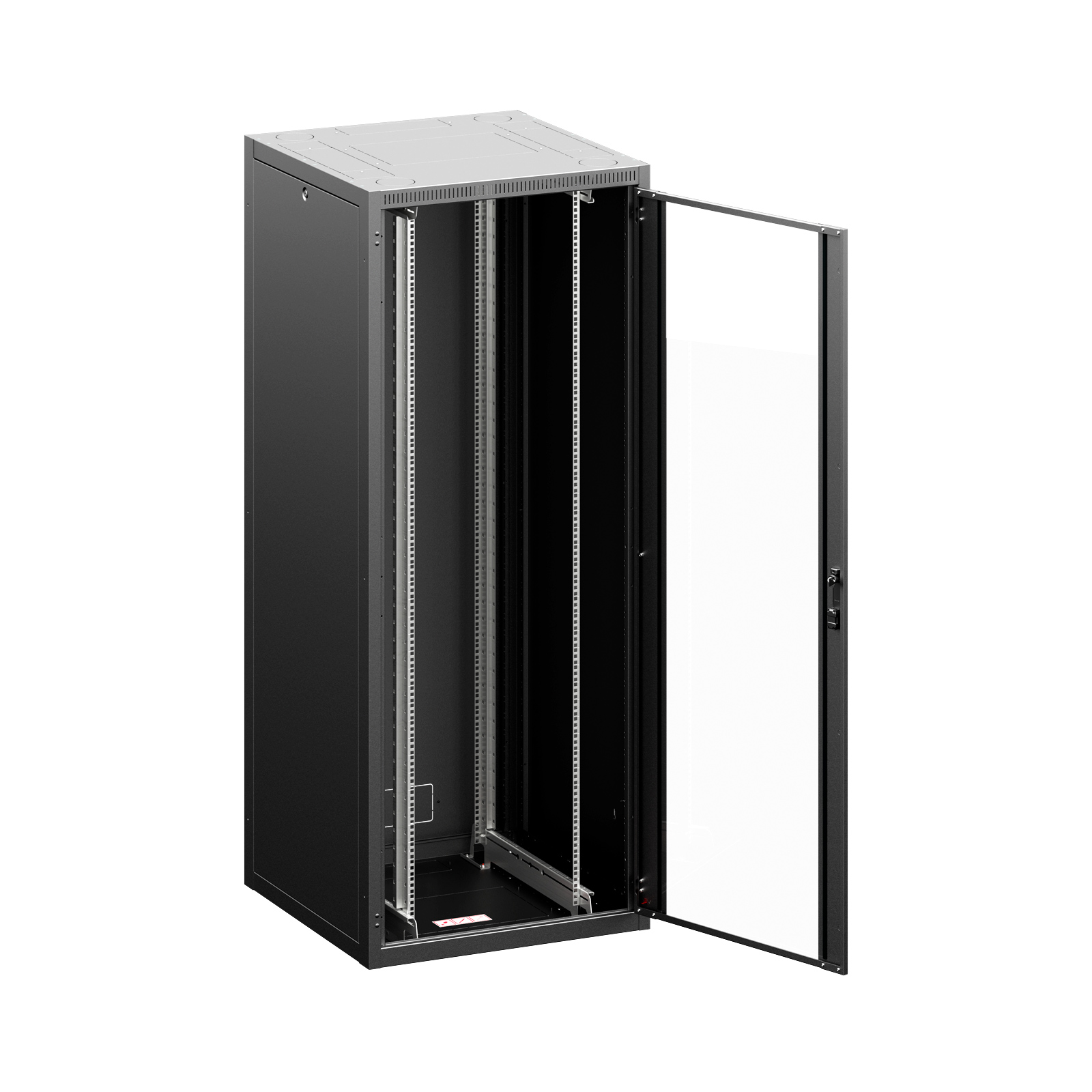

Portes 2 types de porte (type G ou S) pour installation à l'avant ou à l'arrière et 1 type de panneau arrière, angle d'ouverture de porte 180°, changement aisé du sens d'ouverture, à droite ou à gauche
Panneaux latéraux facilement amovibles, avec serrure

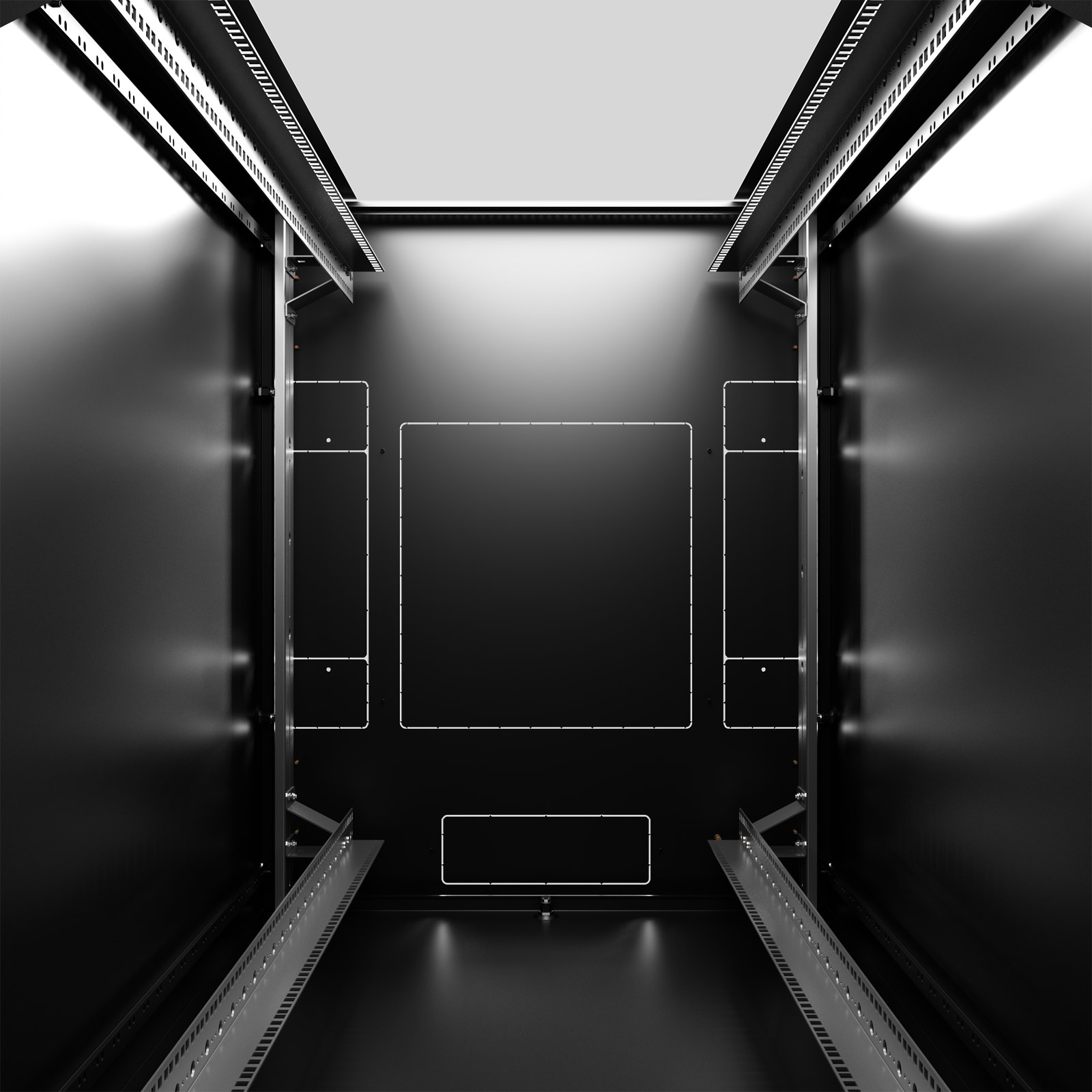

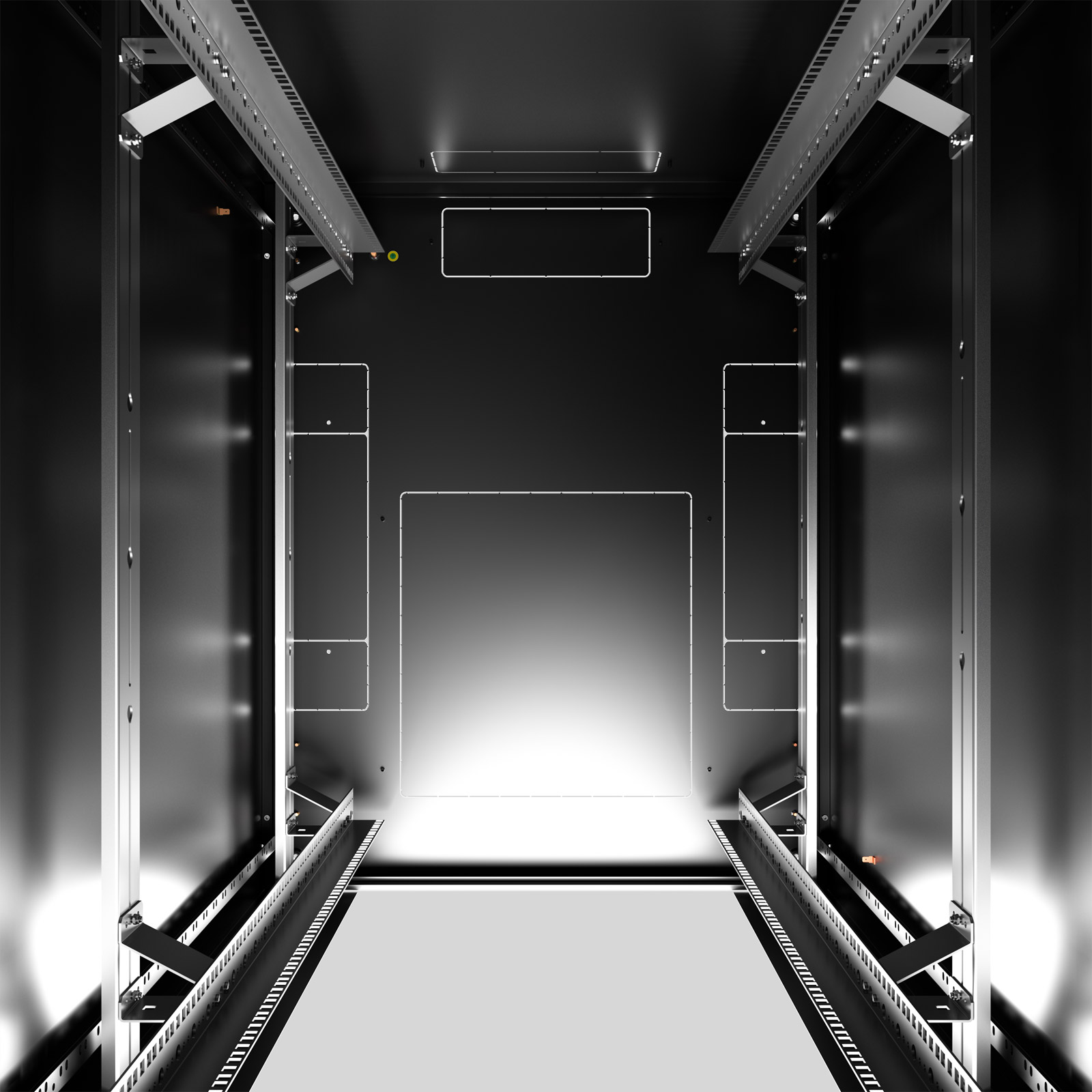

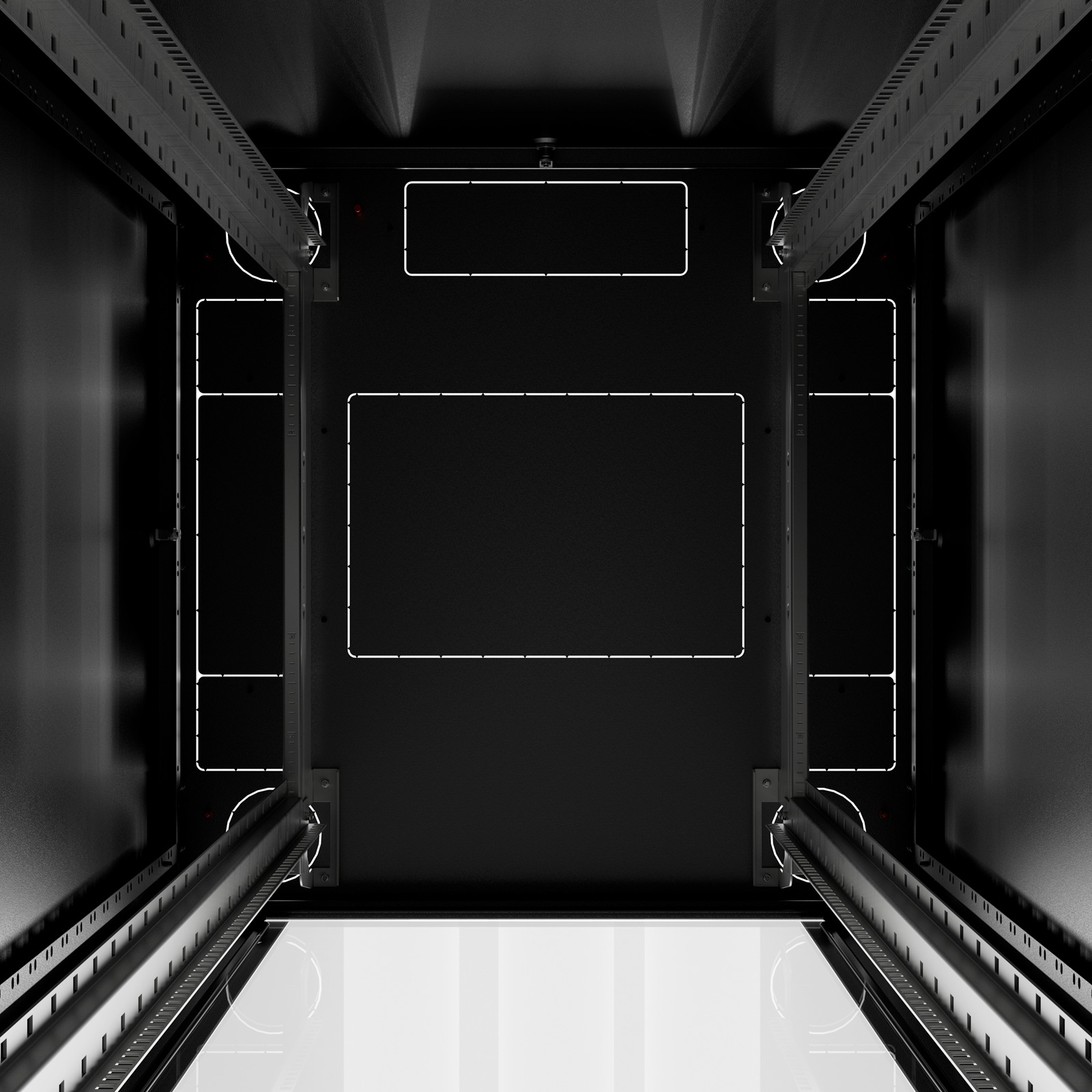

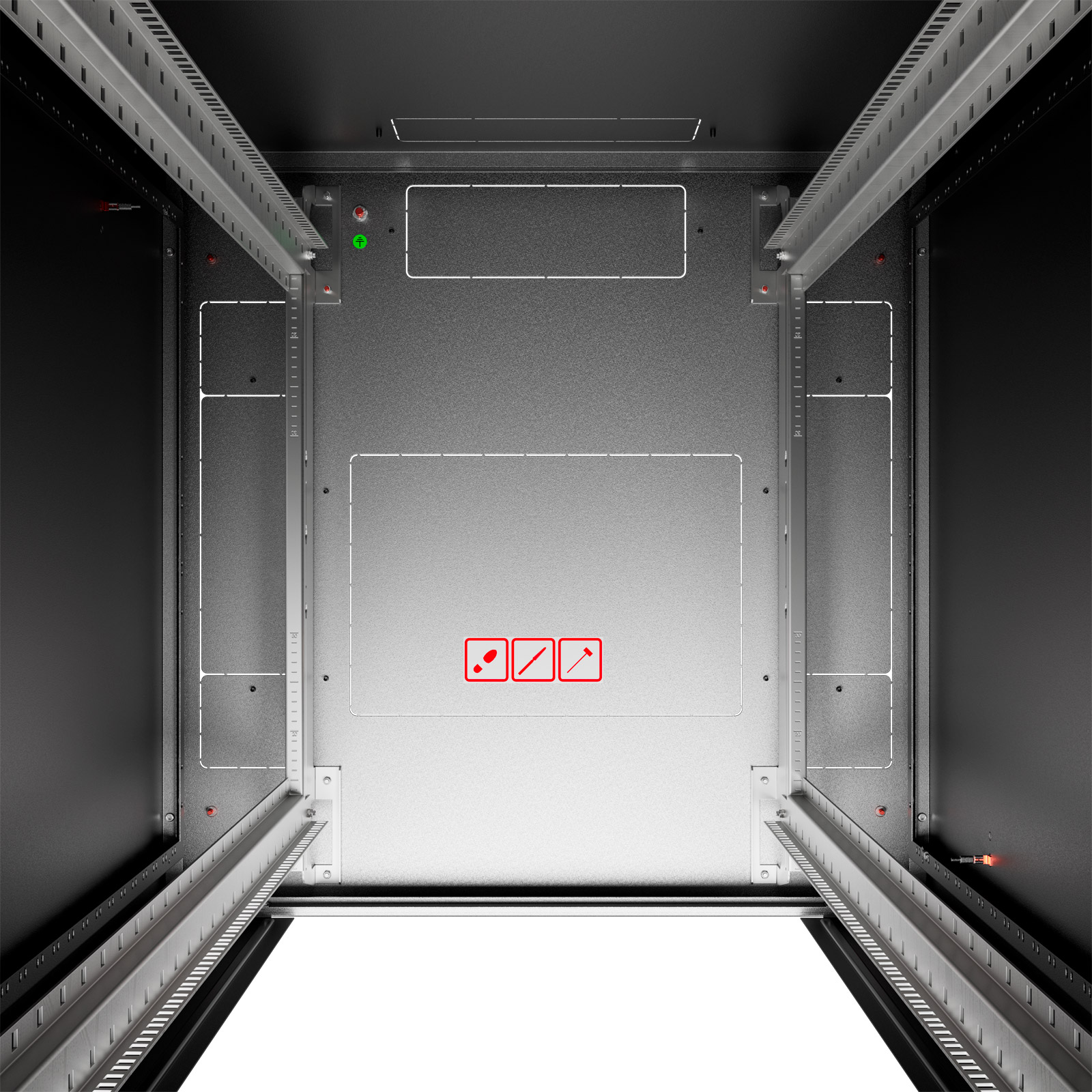

Plateaux supérieur et inférieur ouvertures pour unités de ventilation et passe-câbles. Le nombre d'ouvertures dépend de l'encombrement choisi

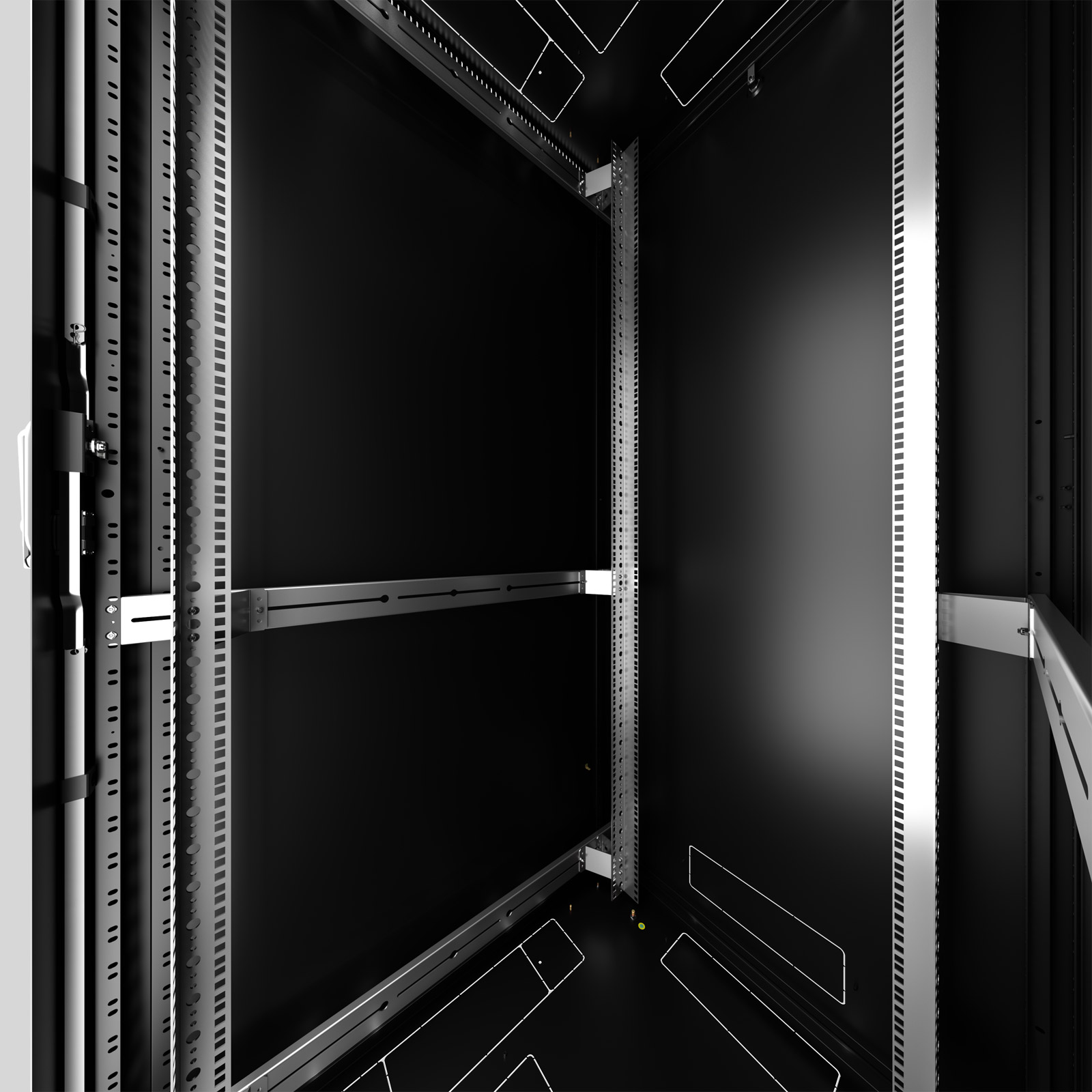

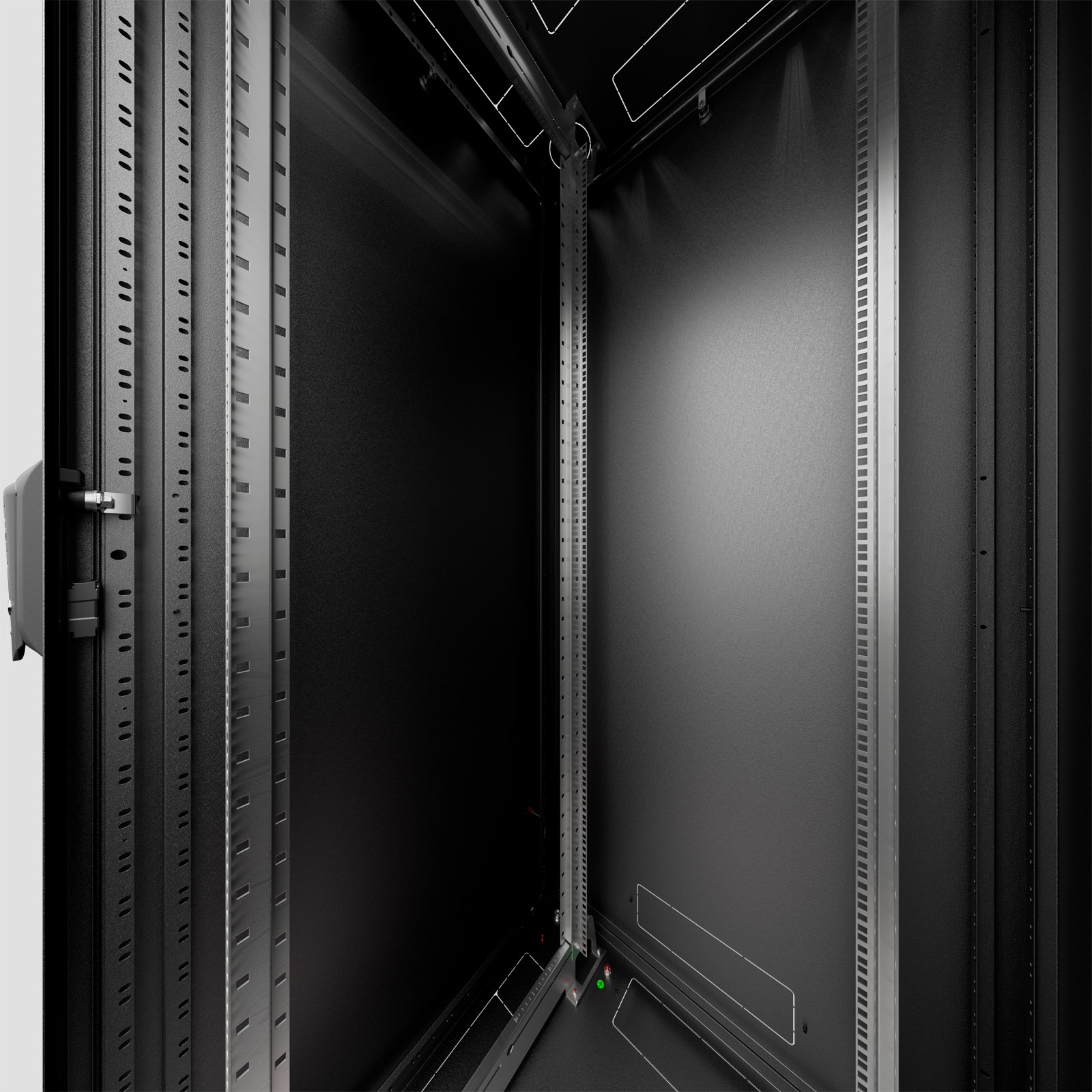

Montants 2 paires de montants verticaux 19" coulissants de type L
Indice IP IP30
Couleur peinture pulvérisée en poudre RAL 7035 et RAL 9005
Configuration standard
Information La baie est livrée non montée, en cartons.
