Unités de condensation extérieures

CoolOut

Les unités de condensation extérieures CoolOut dissipent la chaleur des datacenters et fonctionnent parfaitement avec les unités DX CONTEG, répondant aux exigences strictes de précision, stabilité et durée de vie.

Ajouté à la demande

CoolOut
Aller à la demande
Pour ajouter un produit au panier, il faut Se connecter / S'inscrire
Où nous trouver ?

Présentation du produit

CoolOut est une unité de condensation extérieure extérieure conçue pour un refroidissement de précision par compression. Les unités sont équipées d'un compresseur contrôlé rotatif à courant continu.
  • Grâce à l'utilisation de la technologie de by-pass des gaz chauds, la puissance de refroidissement de l'unité peut être ajustée à 11 % de la puissance frigorifique totale quelles que soient les conditions extérieures.
  • L'utilisation d'un condenseur spécialement conçu de ventilateurs EC et d'un système de contrôle dynamique de la pression de condensation a permis de minimiser la consommation d'énergie et le bruit de l'unité de refroidissement.
  • Le fonctionnement de l'appareil et le bon fonctionnement de toutes ses parties sont supervisés par un régulateur intégré avec un logiciel spécial CONTEG. Le régulateur assure également la communication avec l'unité intérieure via le protocole Fieldbus. Les informations de base sur le fonctionnement de l'unité extérieure peuvent être suivies par l'unité intérieure.
  • La conception de l'unité de condensation permet son montage au sol ou sur un mur.
  • Les unités CoolOut sont très faciles à utiliser dans leur installation et leur fonctionnement. L'initialisation et le fonctionnement sont très simples.

Principaux avantages

  • Communication et régulation du refroidissement commandées par le DC
  • Très faible consommation grâce à des ventilateurs EC de haute qualité et à la régulation active de la pression de condensation
  • Compresseur BLDC piloté par onduleur
  • Large plage de puissance de refroidissement à partir de 11 %
  • Versions disponibles pour températures ambiantes extrêmes
  • Possibilité de communiquer avec un système de supervision pour surveiller et contrôler les paramètres via l’unité intérieure
  • Installation et utilisation simples
  • Option de télémaintenance après connexion d’un afficheur de service PGDx
  • Vanne d’expansion électronique linéaire
  • Châssis et enveloppe robustes en matériaux anticorrosion de haute qualité
Information Pour télécharger
Pour ajouter un produit au panier, il faut Se connecter / S'inscrire

Information

Caractéristiques principales

Nom de la ligne de produits

CoolOut

Alimentation électrique (V/ph/Hz)

230/1/50-60

Hauteur (mm)
1 200, 996
Poids (kg)
  • 72 kg (AC-ODX-07-Xxxxxxx)
  • 99 kg (AC-ODX-07-Sxxxxxx)
  • 130 kg (AC-ODX-25-Xxxxxxx)
Largeur (mm)
1 200, 1 400
Profondeur (mm)
400, 450
Idéal pour
  • Large plage de conditions climatiques
  • Installations privilégiant un fonctionnement économique et fiable
  • Compatible avec les unités CONTEG : CoolTeg DXSmall, CoolTop DX et CoolSeven
Régulation du réfrigérant

vanne de détente linéaire

Contrôle du compresseur

BLDC Inverter

Připojení

DOUBLE ALIMENTATION ÉLECTRIQUE

  • Distribution électrique pour deux sources d'alimentation.
  • Le dispositif permet d'alimenter une unité à partir de deux sources d'alimentation distinctes.

CARTE DE COMMUNICATION : RS485 BMS

  • Carte à isolation optique permettant la communication avec une unité via le protocole Modbus RTU.

CARTE DE COMMUNICATION : WEB pCO

  • Permet une communication individuelle supplémentaire (surveillance et contrôle).
  • Communication via le réseau Ethernet.
  • Fonctions : serveur web, e-mail, FTP, SNMP, BACNet, ModBus TCP/IP et plus encore.
Courant maximum (A)
  • 12,8 A (AC-ODX-07-Xxxxxxx)
  • 17,5 A (AC-ODX-07-Sxxxxxx)
  • 17 A (AC-ODX-25-Xxxxxxx)
Régulation de puissance

Ajustable 11–100 %

Provozní podmínky

-20 à +47 °C, -20 à +55 °C (AC-ODX-07-Sxxxxxx), -40 à +47 °C si elle est équipée des accessoires du kit d'hiver

Puissance de refroidissement nominale
  • 8,1 kW (AC-ODX-07-Xxxxxxx a AC-ODX-07-Sxxxxxx)
  • 26 kW (AC-ODX-25-Xxxxxxx)
Courant de fonctionnement pour un rendement stable de 80 % (A)
  • 8,84 A (AC-ODX-07-Xxxxxxx)
  • 10,4 A (AC-ODX-07-Sxxxxxx)
  • 11,28 A (AC-ODX-25-Xxxxxxx)
Consommation nominale (valeurs en W a 80% de puissance stable)
  • 2,03 kW (AC-ODX-07-Xxxxxxx)
  • 2,39 kW (AC-ODX-07-Sxxxxxx)
  • 8,2 kW (AC-ODX-25-Xxxxxxx)
Type de réfrigérant

R410A

Pour télécharger

Catalogue produits : Solutions et baies data et télécoms

Catalogue produits : Solutions et baies data et télécoms

Catalogues et brochures
Taille du fichier : 53,9 MB
Téléchargé : 31. 3. 2026
Versions linguistiques :
Brochure : Refroidissement pour l'IT

Brochure : Refroidissement pour l'IT

Catalogues et brochures
Taille du fichier : 3,58 MB
Téléchargé : 17. 10. 2025
Versions linguistiques :
Fiche technique : CoolOut

Fiche technique : CoolOut

Fiches techniques
Taille du fichier : 763,1 kB
Téléchargé : 28. 10. 2026
Versions linguistiques :

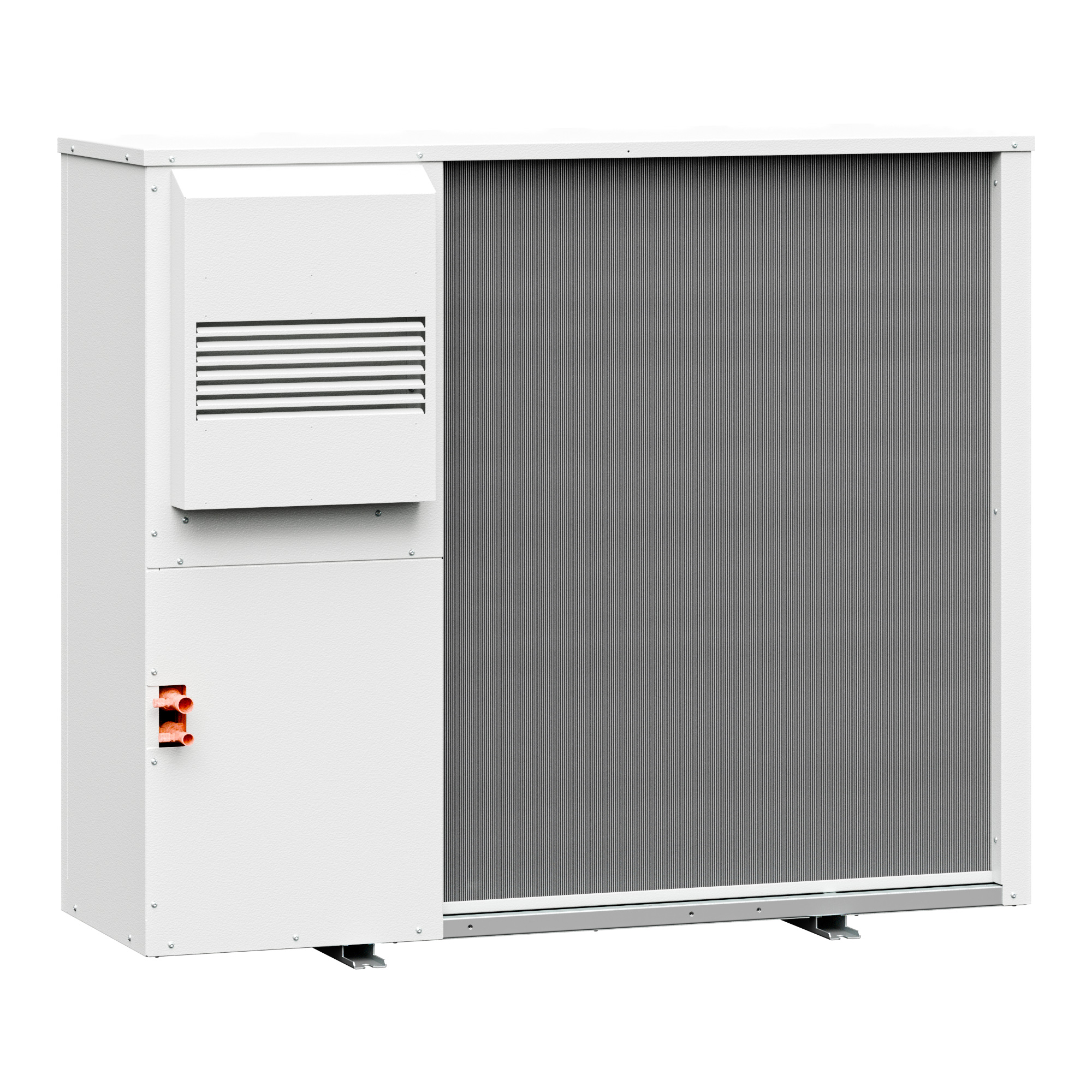

CoolOut_AC-ODX-25_back

CoolOut_AC-ODX-25_back

Images
Taille du fichier : 911,01 kB
Téléchargé : 6. 5. 2025

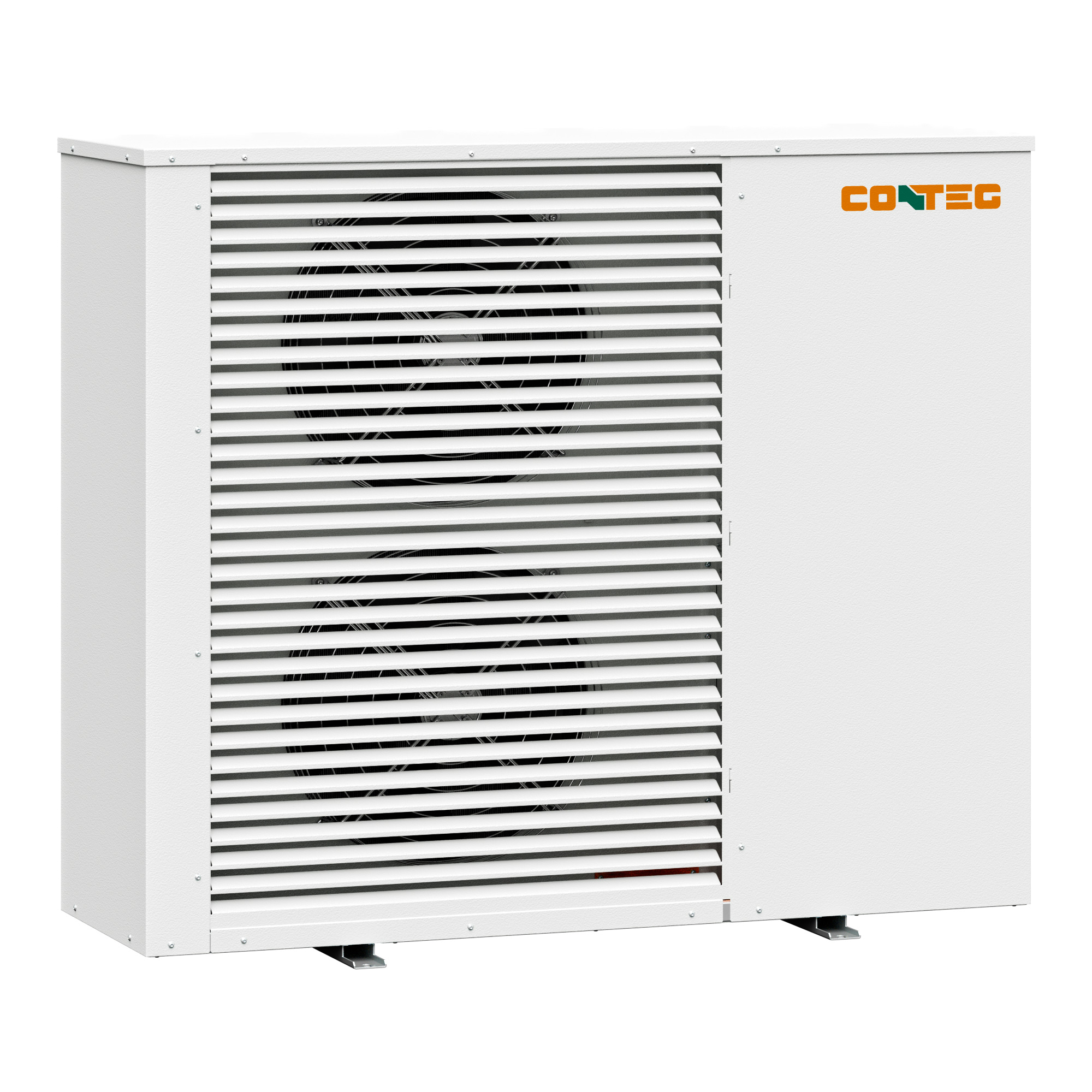

CoolOut_AC-ODX-25

CoolOut_AC-ODX-25

Images
Taille du fichier : 701,62 kB
Téléchargé : 6. 5. 2025
CoolOut-back

CoolOut-back

Images
Taille du fichier : 359,99 kB
Téléchargé : 12. 2. 2025

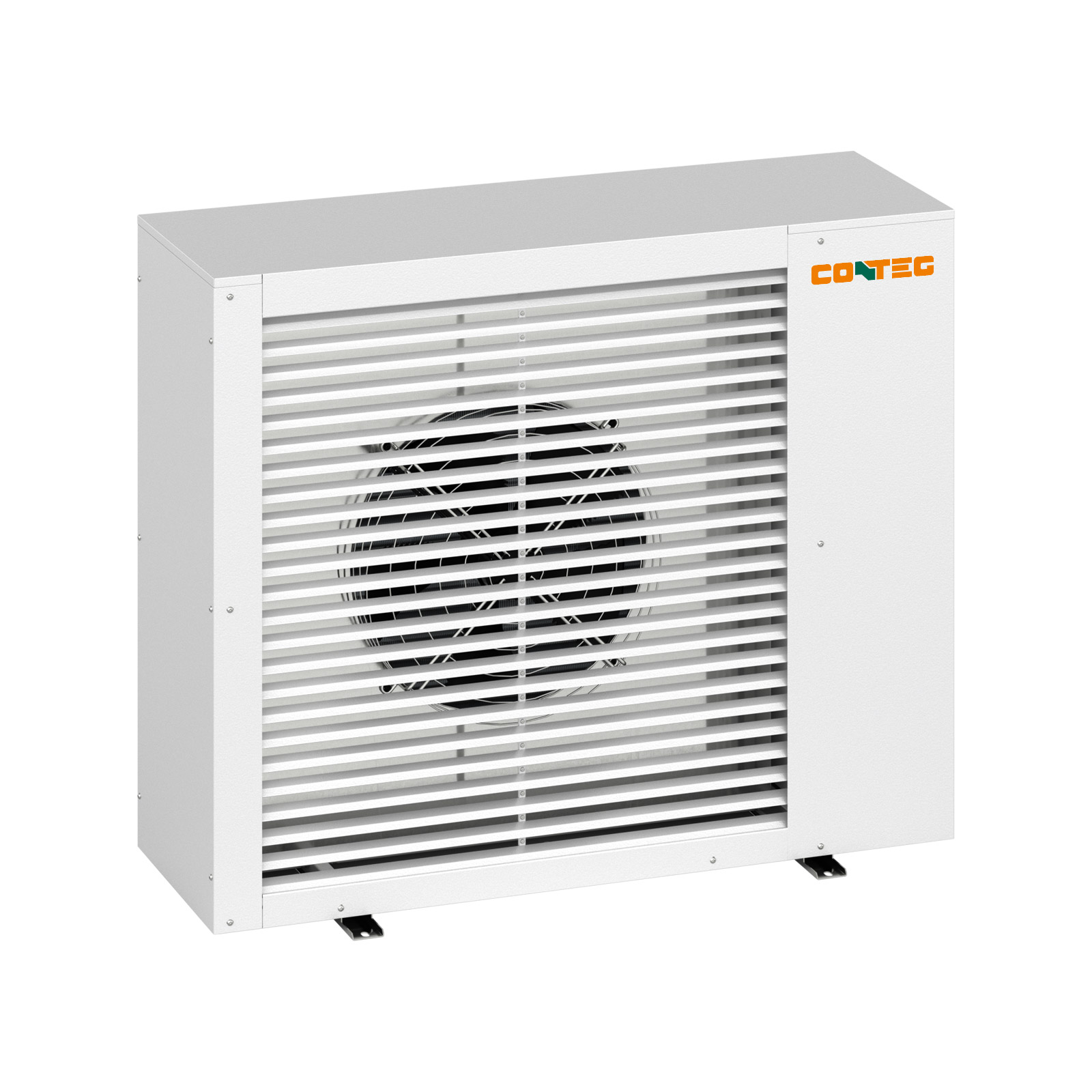

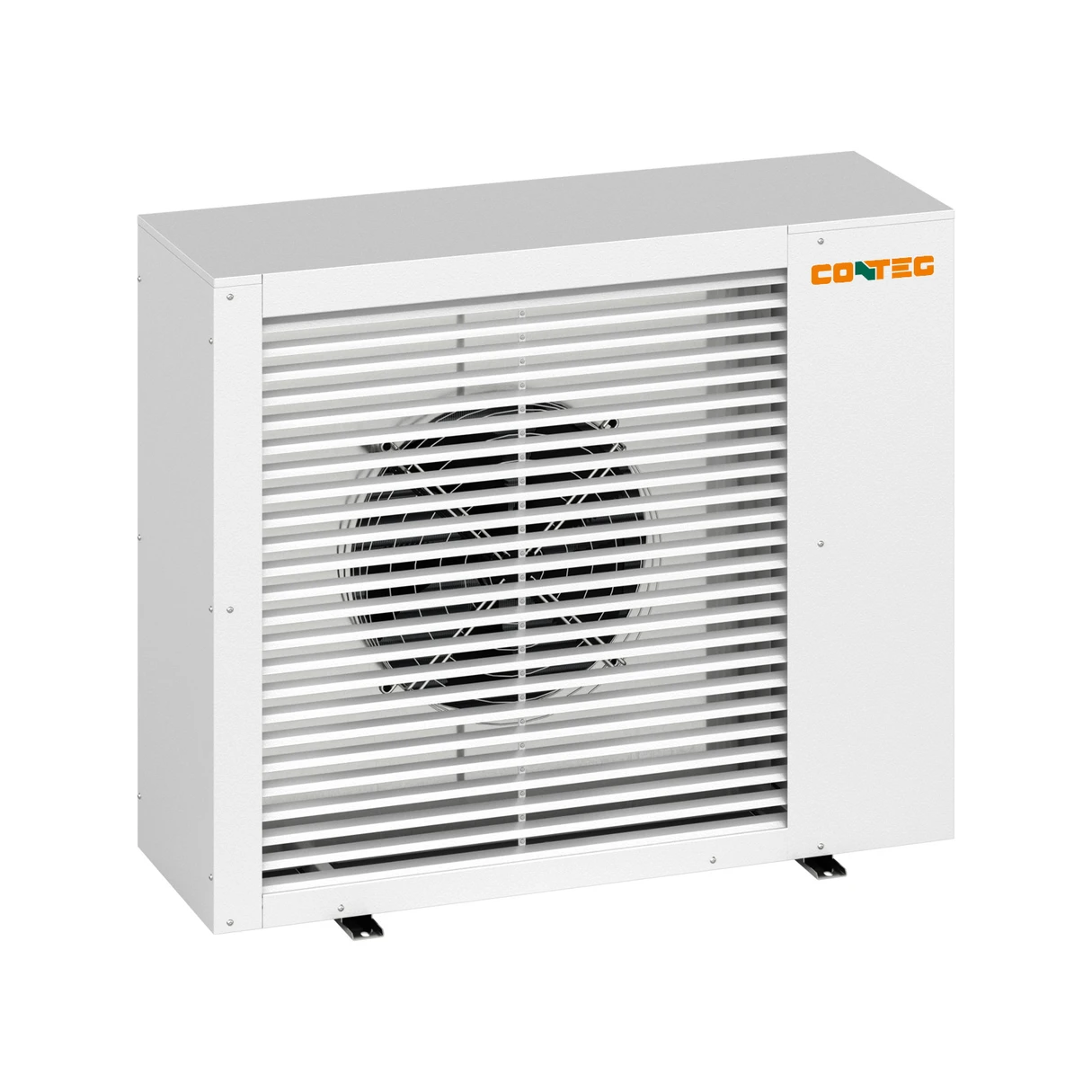

CoolOut-main
