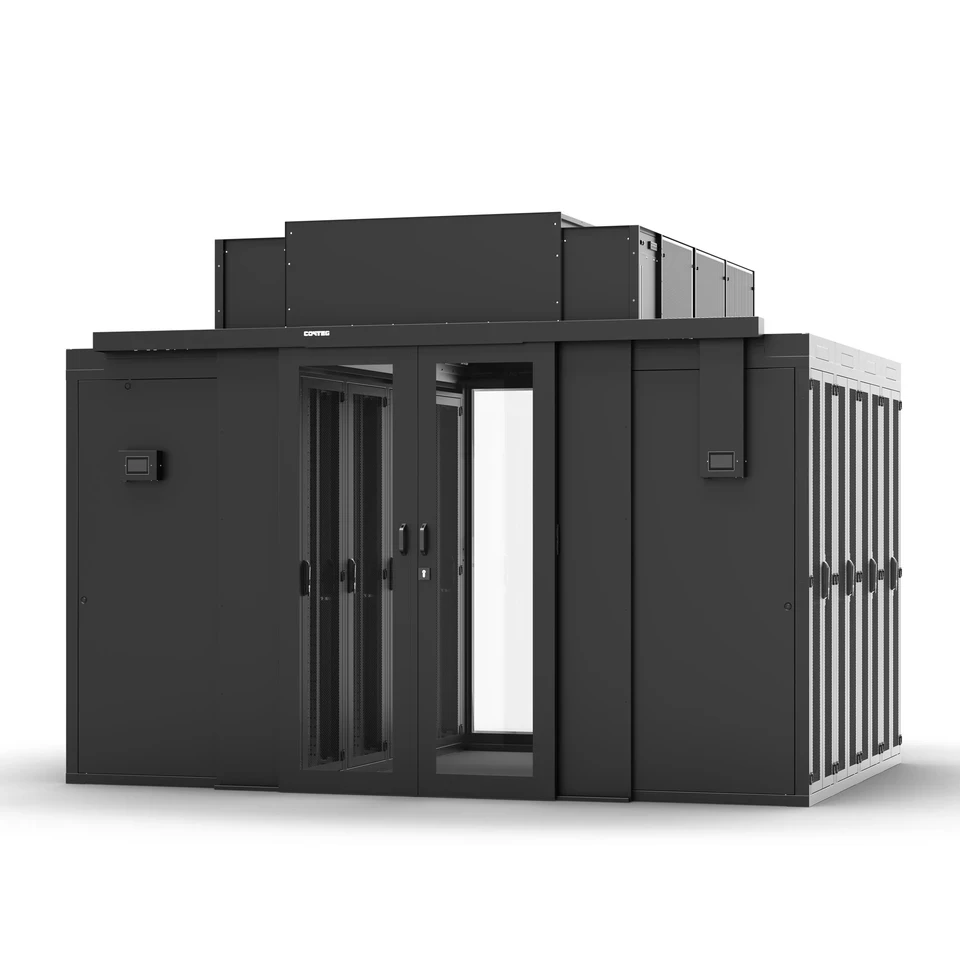

Allée confinée chaude/froide
Le système d’allée est considéré comme une disposition standard dans les datacenters.
Les baies sont orientées face à face, avec l’air froid acheminé à travers les parties perforées du faux plancher surélevé.
La norme ANSI/TIA/EIA-942-A recommande une largeur d’allée froide de 1,2 mètre, ce qui correspond à deux dalles de plancher technique surélevé.
Allée confinée chaude/froide
L’air froid est distribué par des dalles perforées situées devant chaque baie et est aspiré dans les baies grâce à la technologie de circulation d’air.
Les baies sont disposées face à face et l’air froid est acheminé vers les éléments actifs par leurs portes métalliques perforées à 86 %.
Étant donné que le plancher technique est utilisé pour l’alimentation en air froid, il est essentiel que toutes les autres ouvertures du sol, telles que les entrées de câbles, soient couvertes avec des passe-câbles à double brosse (DP-KP-KAR-A). Cela permet de maintenir la pression statique dans le plancher technique et de minimiser les fuites d’air dans des zones non souhaitées.
Configurations recommandées pour les allées chaudes/froides
|
Paramètre |
Valeur |
|---|---|
|
Configurations recommandées |
La porte avant en tôle perforée assure une excellente admission d’air froid dans la baie, tandis que la porte arrière en tôle perforée permet l’évacuation de l’air chaud hors de la baie. Nous recommandons l’utilisation d’accessoires pour un contrôle optimal du flux d’air à l’intérieur de la baie, tels qu’un cadre de séparation et des panneaux obturateurs.
|
|
Alternative |
Dans les configurations où les armoires ne peuvent pas être utilisées pour une quelconque raison, nous proposons une alternative : le châssis ouvert RSG4 19”. Sa capacité de charge pouvant atteindre 1 500 kg le rend adapté à l’installation de serveurs lourds, de baies de disques, etc. Ces châssis sont également idéaux pour une utilisation dans les laboratoires de test et les centres de service. |
|
Systèmes de refroidissement recommandés |
Les solutions de refroidissement recommandées pour les confinements de couloirs froids nécessitent des systèmes de refroidissement centralisés ou l’installation d’unités de refroidissement latérales. Depuis 2008, nous sommes partenaires officiels d’un fabricant mondial de premier plan dans le domaine des solutions de refroidissement. Ce partenariat nous permet de proposer des systèmes de refroidissement centralisés sophistiqués.
N’hésitez pas à nous contacter ! Nous serons ravis de vous accompagner, que votre projet nécessite une méthode de refroidissement simple ou une capacité centrale de refroidissement importante. |
