Le système MCL (Modular Closed Loop) est une solution d'infrastructure non-IT évolutive, spécialement conçue pour les petites salles serveurs comme pour les grandes salles de données. Il permet de créer des zones aux conditions de fonctionnement spécifiques (température ou charge thermique).

Convient pour :

Petites et moyennes salles serveurs avec une charge thermique allant jusqu’à 35 kW par baie
Salles de données comportant des zones aux conditions de fonctionnement différenciées
Baies de 42U à 48U – 600 mm ou 800 mm de large – 1 200 mm de profondeur

Avantages :

Solution facilement évolutive
Aucun besoin de faux plancher
Capacité de charge de la baie : 1 500 kg
Surveillance de l’environnement à l’intérieur de la baie

Informations détaillées

En quoi consiste l’unité compacte ?

Il s’agit d’une unité compacte, totalement isolée de son environnement, composée de baies de la série Premium Server et d’unités de refroidissement CoolTeg Plus (installées entre les baies).

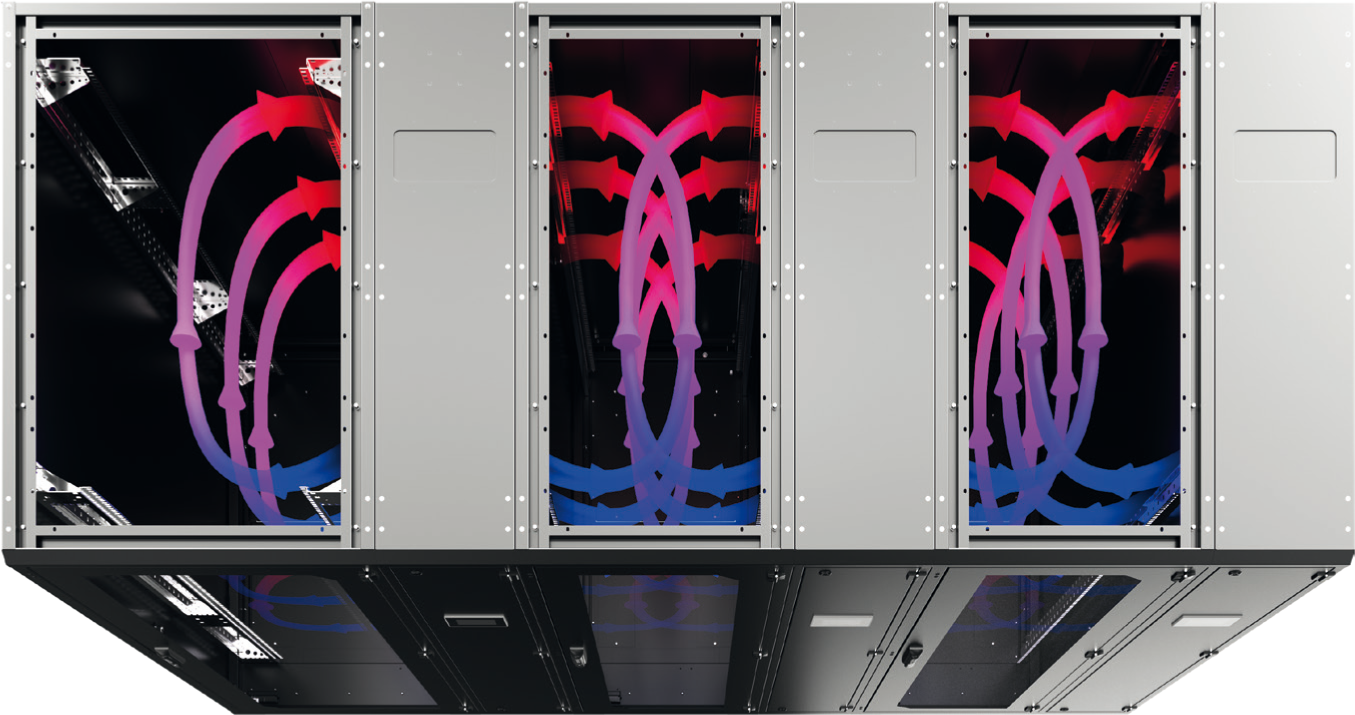

Les portes avant et arrière des baies peuvent être vitrées ou entièrement métalliques, formant ainsi un espace clos où l’air circule entre les serveurs et l’unité de refroidissement.
Le système MCL est entièrement compatible avec les unités de refroidissement CoolTeg Plus CW (eau froide), DX(évaporation directe) et XC (évaporation directe avec compresseur intégré).
Il est possible de combiner un nombre variable de baies et d’unités de refroidissement au sein d’un même module.

Nos experts conçoivent des solutions garantissant une capacité de stockage adaptée à vos besoins ainsi qu’une performance de refroidissement suffisante, avec la redondance nécessaire.
Le système MCL peut être complété par diverses fonctionnalités de sécurité :

le système de surveillance et de contrôle d’accès RAMOS,
le système d’ouverture d’urgence EOS,
le système d’extinction incendie localisé LES-RACK, etc.

Spécifications techniques

Même si toute combinaison de baies RSF et d’unités CoolTeg est théoriquement possible, nous recommandons de consulter nos ingénieurs pour valider votre configuration.
Le nombre maximal recommandé de baies par ensemble est de six, ce qui offre jusqu’à 360U de capacité. Le nombre d’unités CoolTeg à intégrer dépend de la charge thermique attendue, de la capacité de refroidissement calculée et du niveau de redondance requis.

Toutes les versions des unités CoolTeg (CW, DX et XC) peuvent être utilisées dans la conception.
La performance de refroidissement dépend principalement des températures d’air et de fluide frigorigène.
Par exemple, les unités refroidies par eau peuvent atteindre une puissance de jusqu’à 36 kW.

Les unités de refroidissement peuvent être raccordées au système de distribution de fluide par le haut ou par le bas.

Dimensions des unités de refroidissement :

Largeur : 300 mm (CW et DX), 400 mm (XC)
Profondeur : 1 200 mm
Hauteur : 42U, 45U ou 48U

Le système modulaire est conçu pour des baies d’une profondeur de 1 200 mm, d’une largeur de 600 ou 800 mm, et d’une hauteur de 42U, 45U ou 48U. Il est livré avec une protection IP40 (IP54 sur demande), en circuit d’air fermé, et se compose de baies préconfigurées livrées entièrement assemblées, incluant :

des passages de câbles étanches,
des cadres de séparation,
un éventuel système d’ouverture d’urgence,
un système local d’extinction LES-Rack,
des systèmes d’accès électronique en option, installés et testés en usine.
