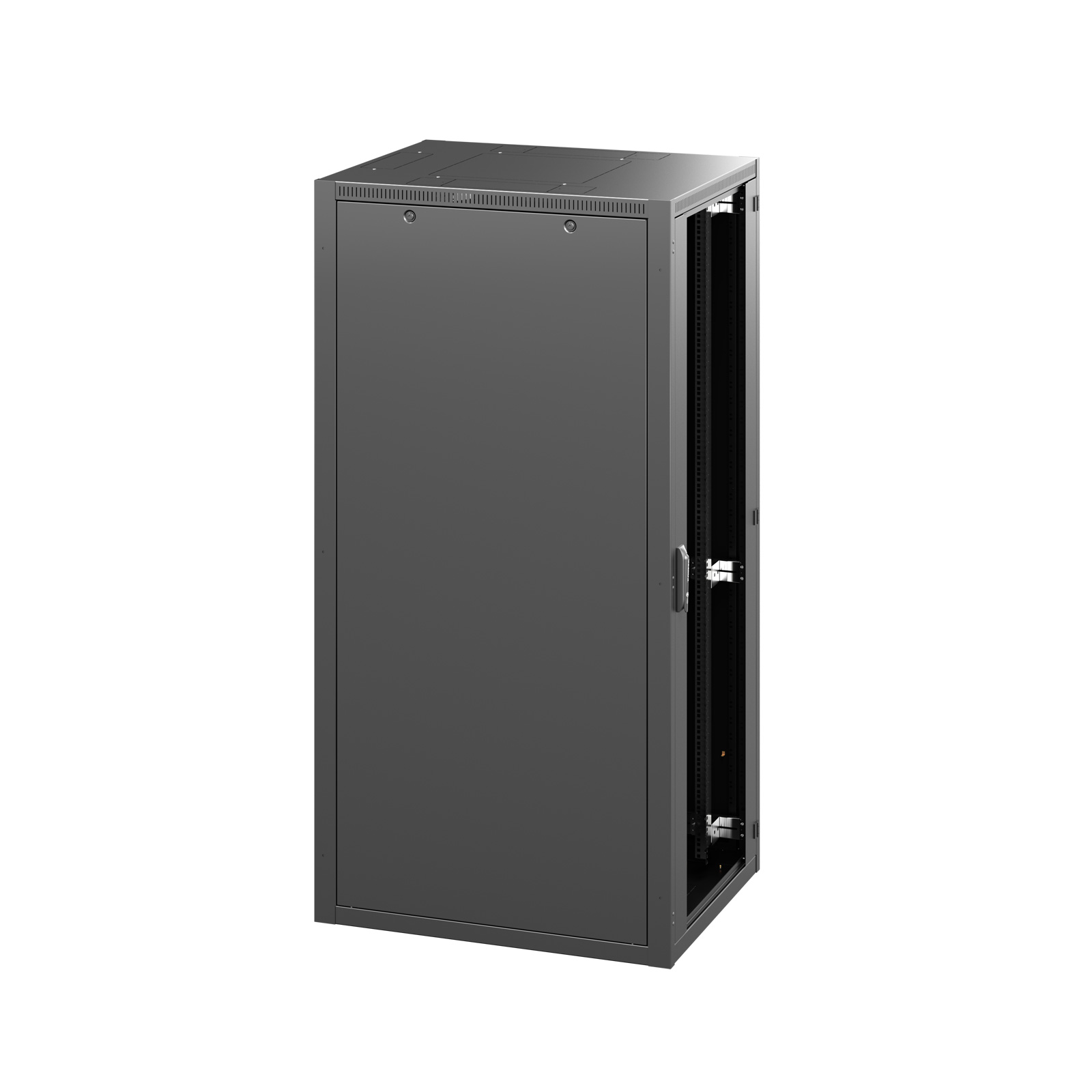

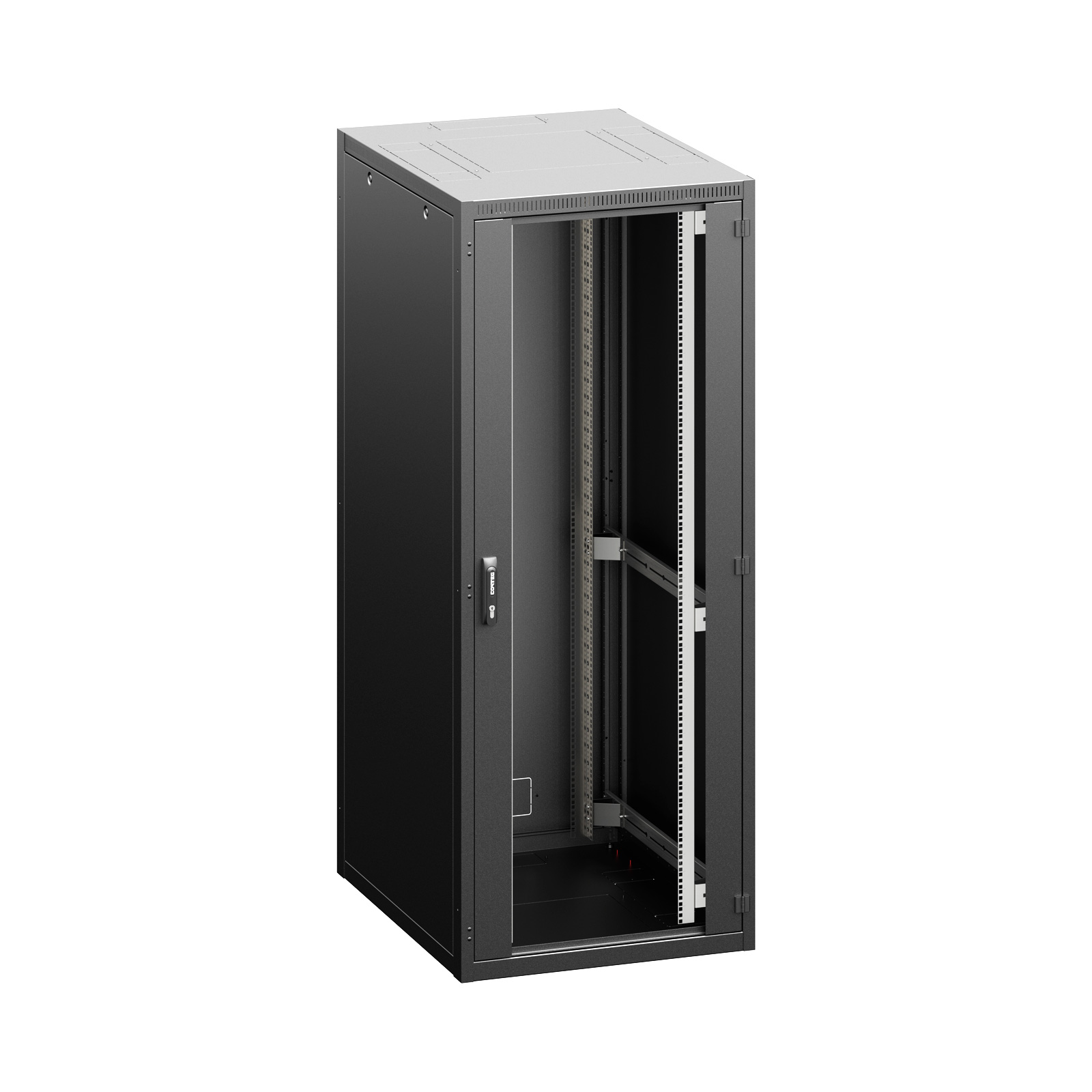

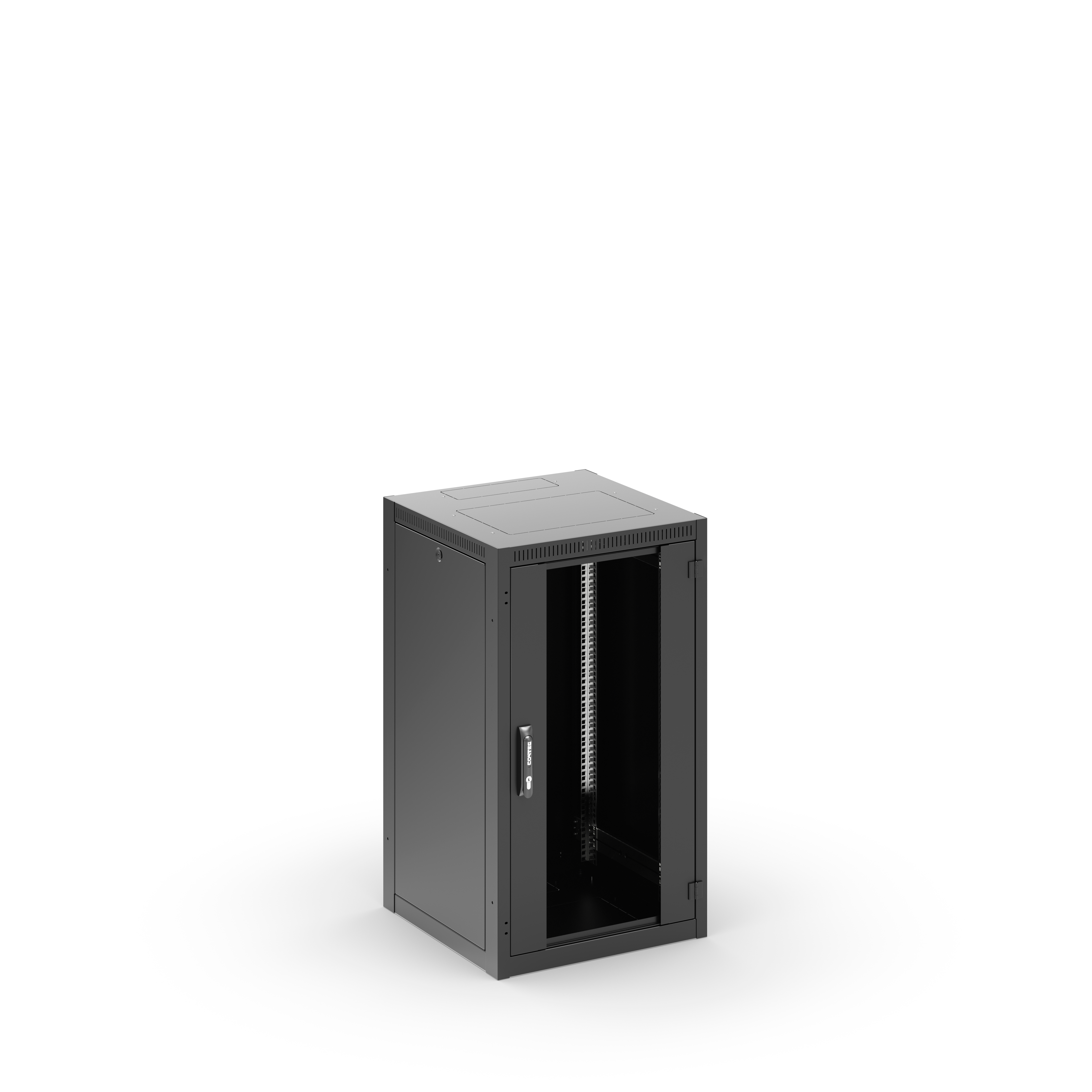

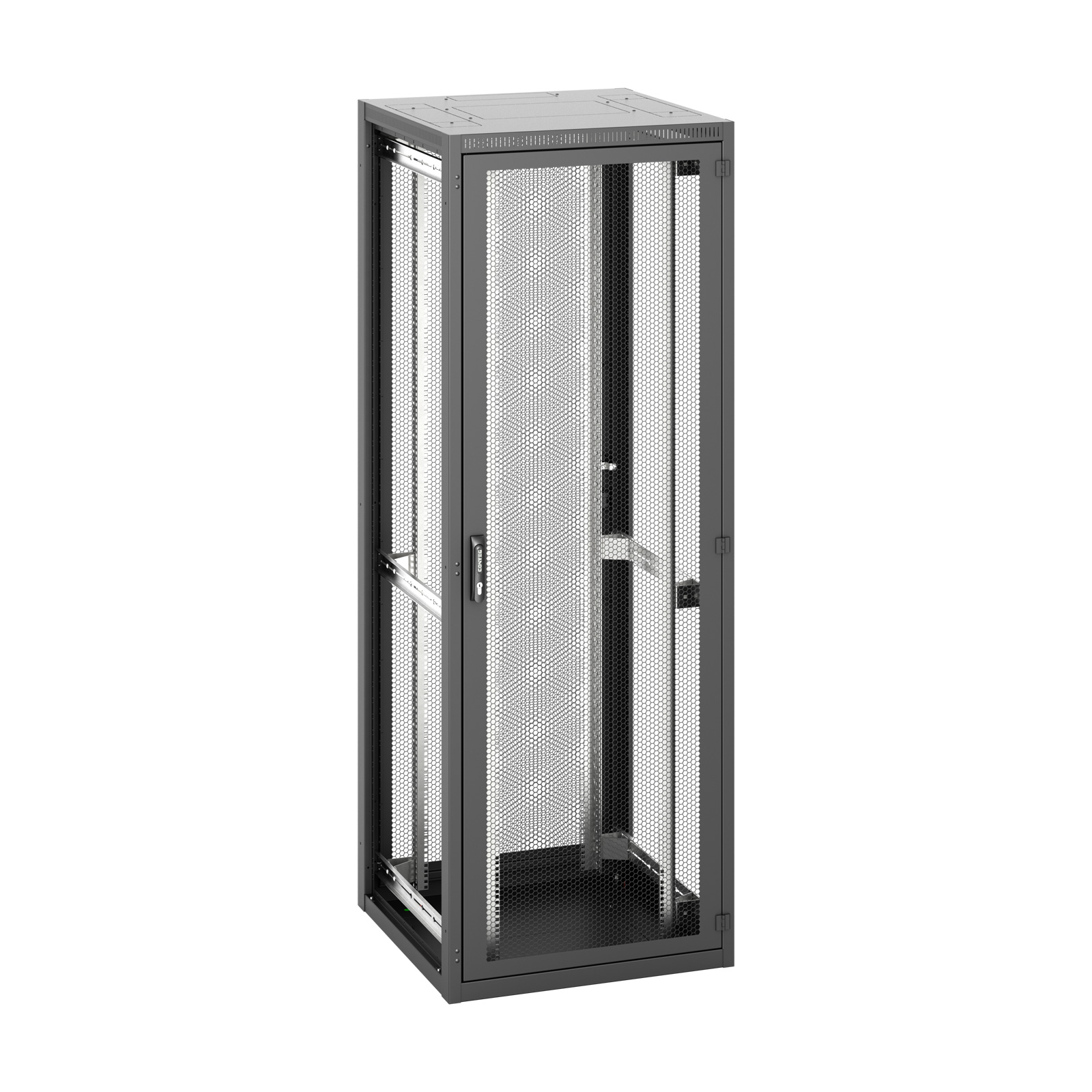

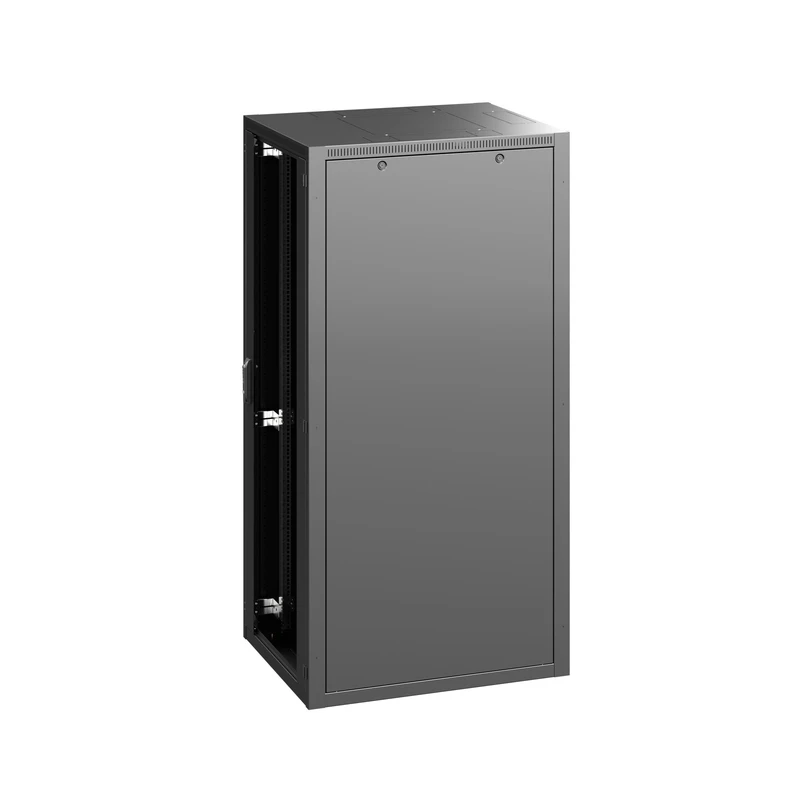

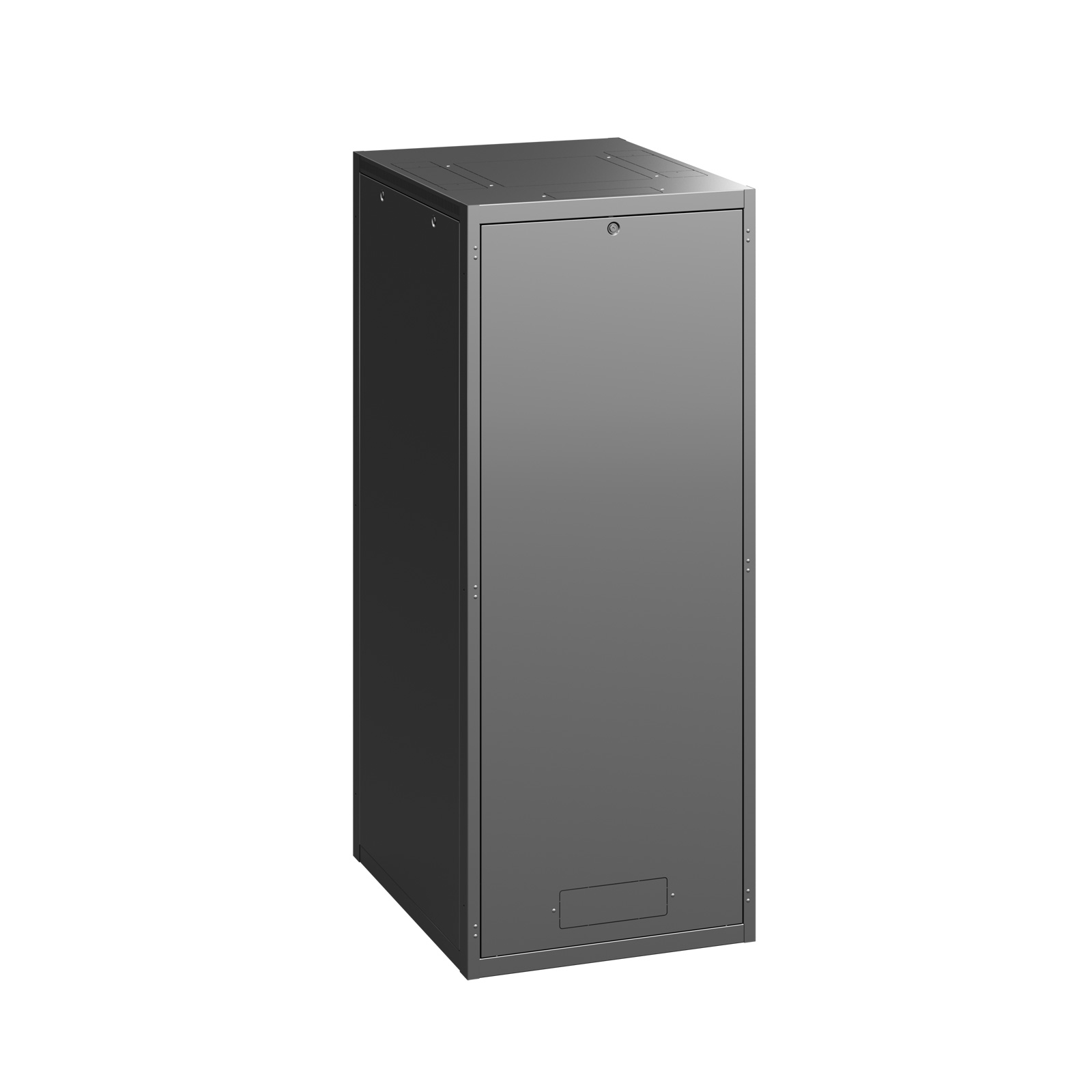

iSEVEN Ri7

Conçues pour faire bénéficier l'utilisateur d’un rapport qualité/prix incomparable.

Les baies iSEVEN Ri7 ont été conçues pour apporter à l'utilisateur un équilibre incomparable entre le prix, l'utilité et la qualité. Cette baie convient parfaitement aux installateurs et aux utilisateurs finaux qui souhaitent consacrer moins de temps au choix des différentes options et à la difficile configuration des références produit. Nous avons préparé un portfolio des dimensions les plus courantes qui conviennent à une conception universelle..

AVANTAGES PRINCIPAUX :

  • Baie universelle pour usage IT standard quotidien
  • Disponible en 36 dimensions
  • Baie pré-configurée, avec de nombreuses autres options

La baie iSEVEN Ri7 est un choix idéal pour les équipements réseau, locaux télécoms et salles serveurs dans le cas où il n'existe pas de besoins particuliers en termes de configurations spéciales pour la capacité de charge, les passages de câbles ou les options de portes ou de panneaux. Le nombre réduit d'options est contrebalancé par un prix hautement concurrentiel et une excellente disponibilité.



Paramètre Valeur
Hauteur 15, 21, 27, 42, 42, 45 et 48 U
Largeur 600 ou 800 mm
Profondeur 600, 800 ou 1000 mm
Limite de charge 800 kg

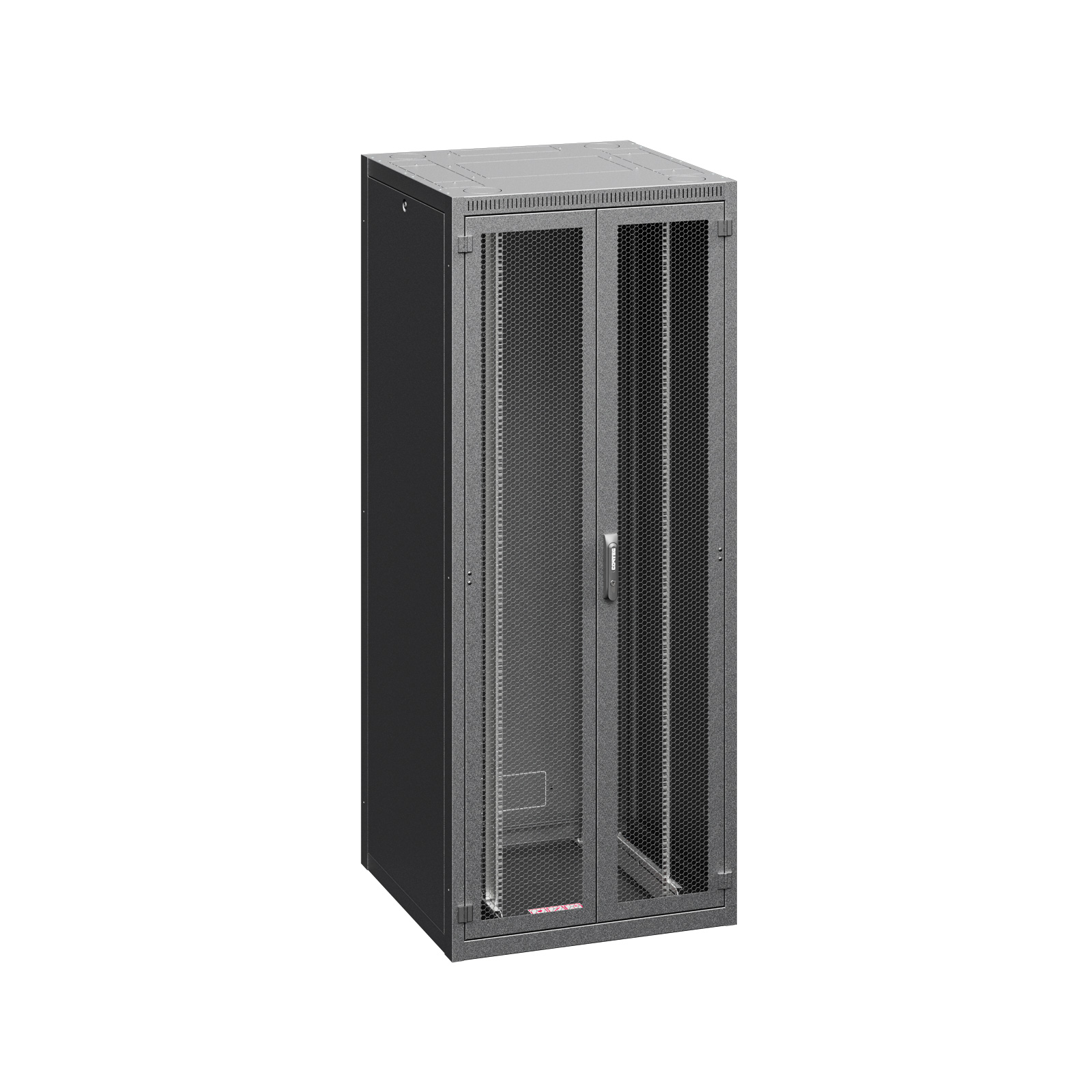

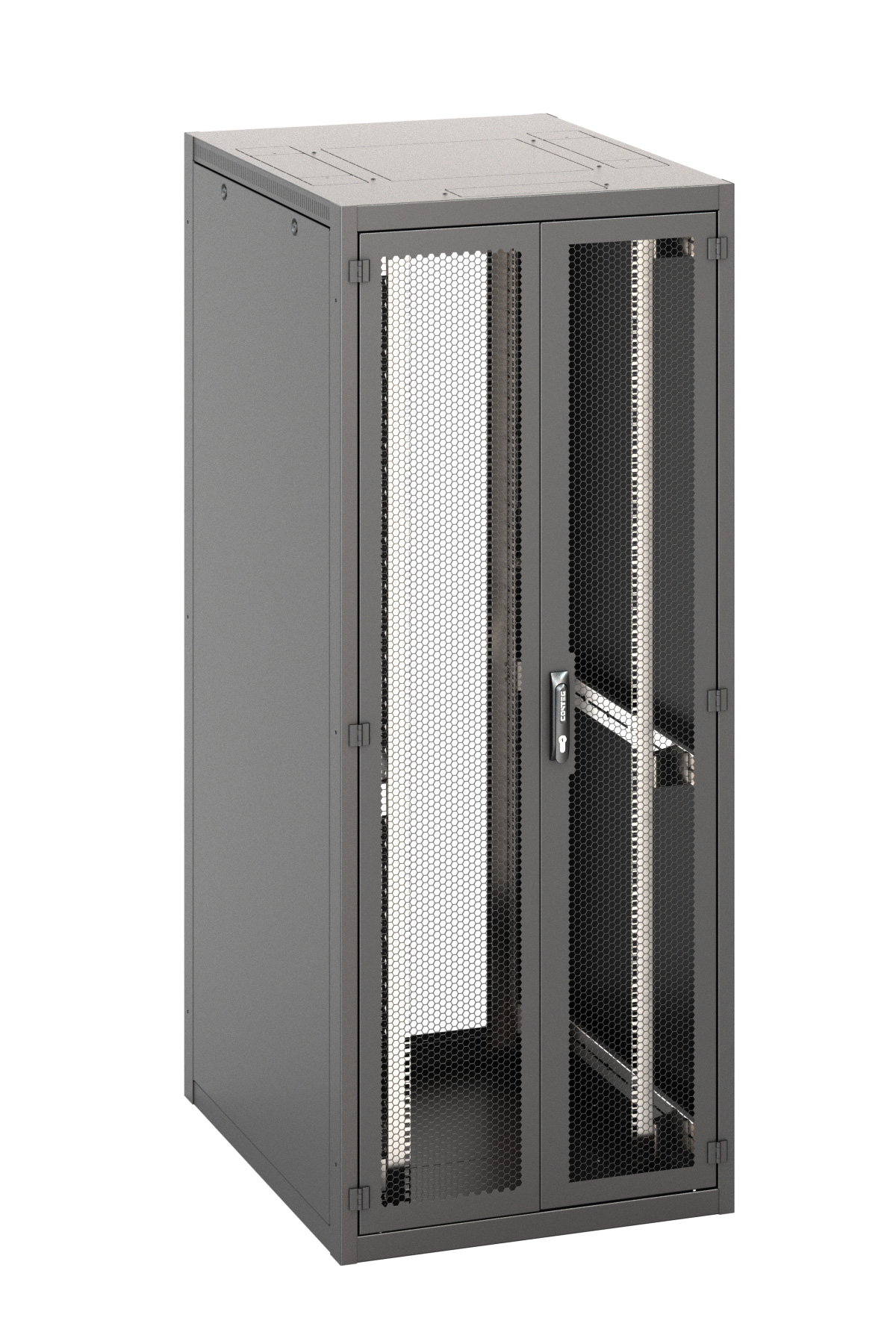

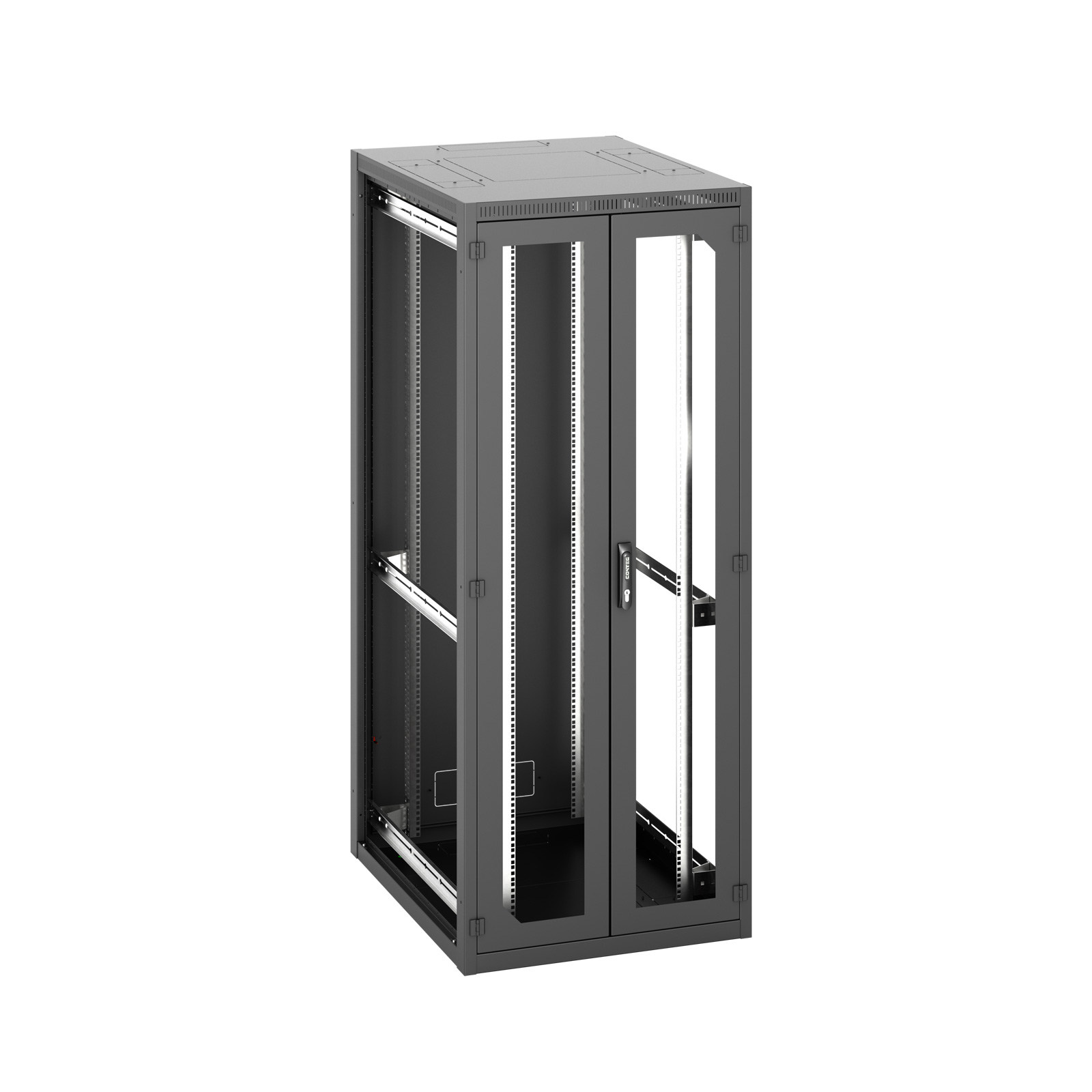

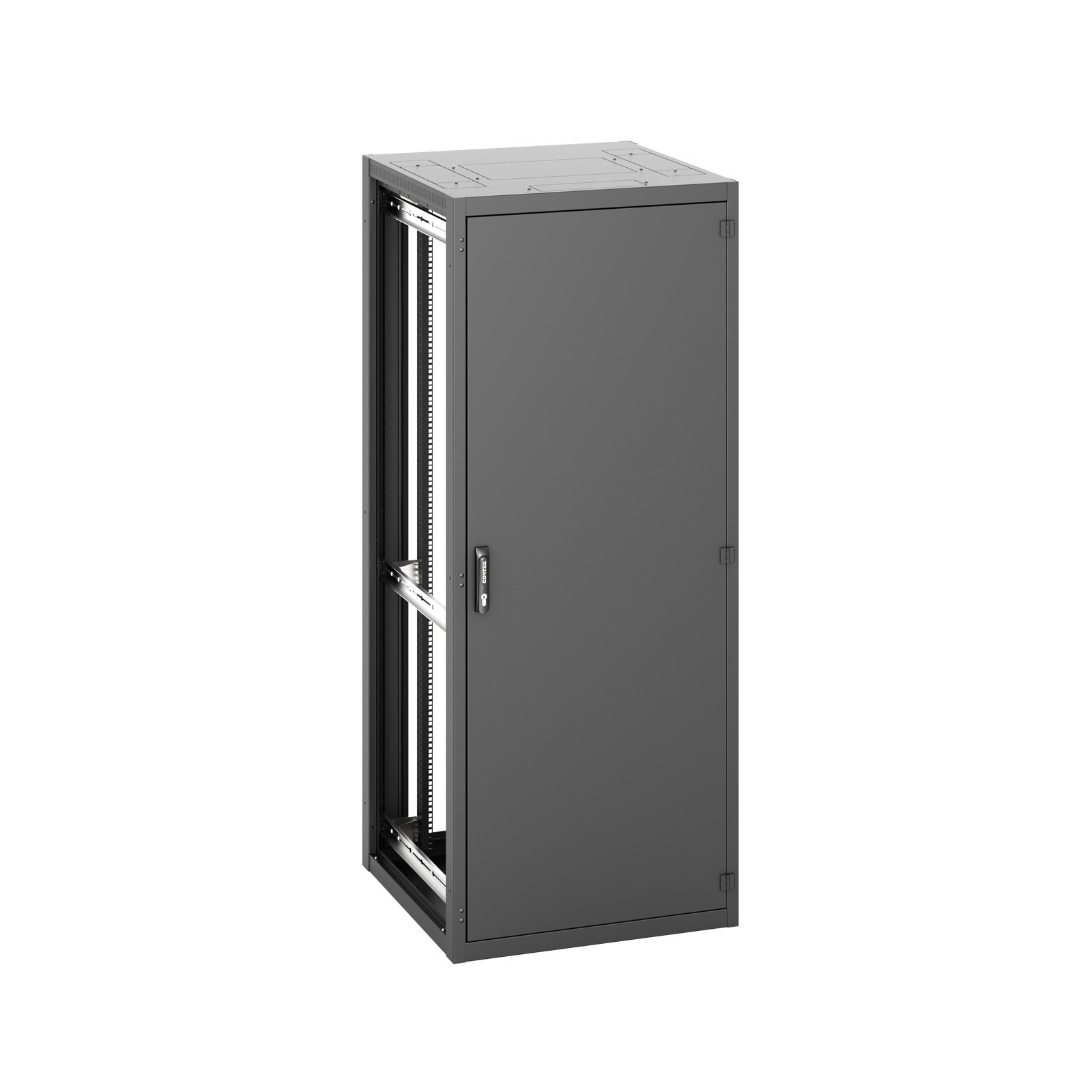

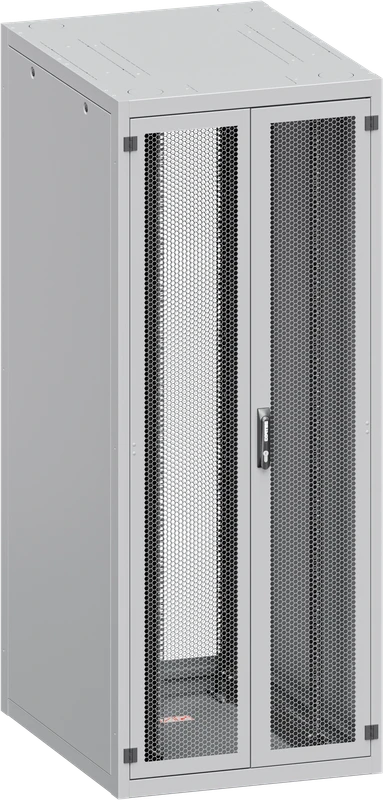

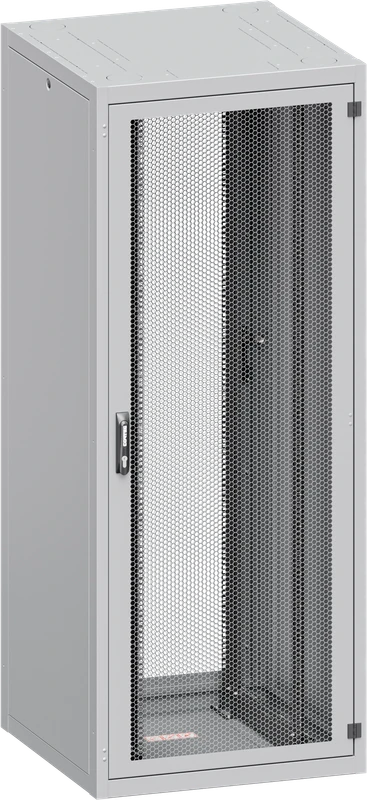

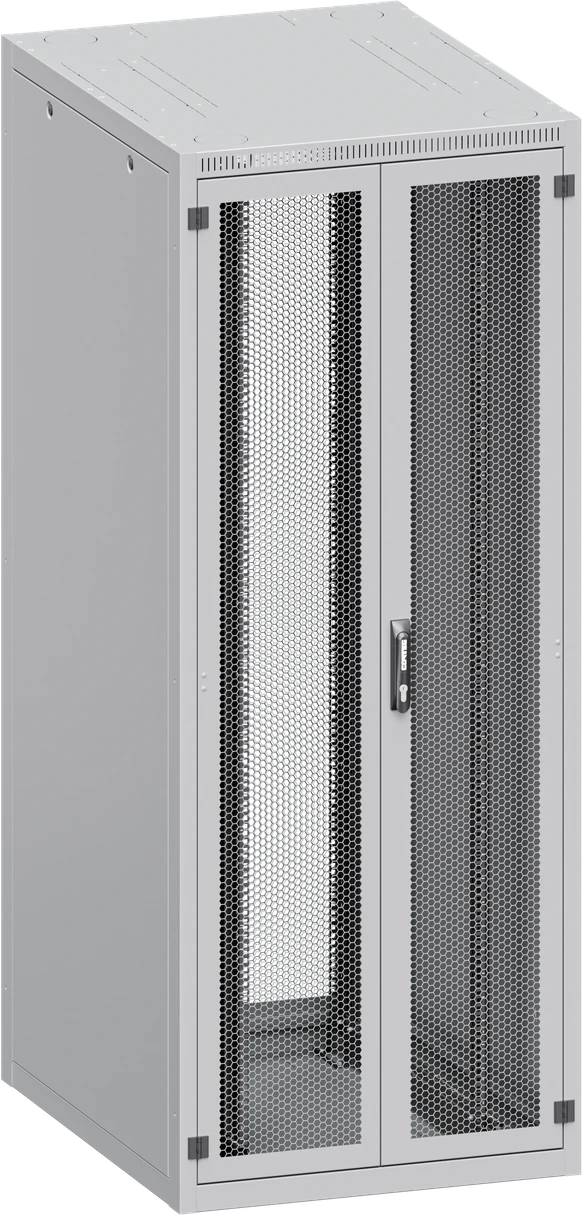

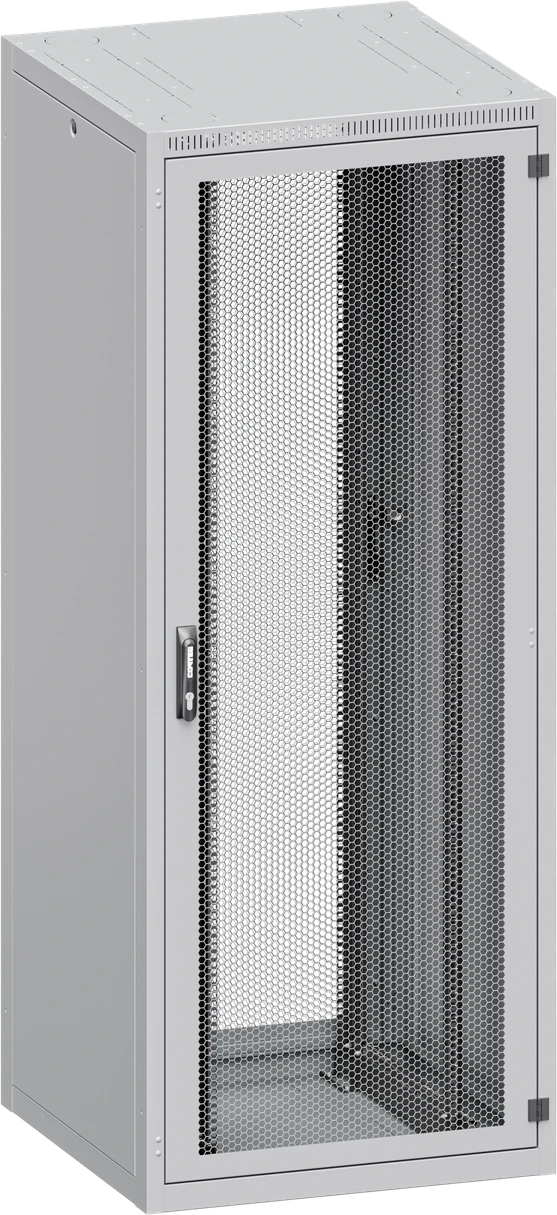

Portes 4 types de porte (type G, S) pour installation à l'avant et à l'arrière et 1 type de panneau arrière, angle d'ouverture de porte 180°, changement aisé du sens d'ouverture, à droite ou à gauche

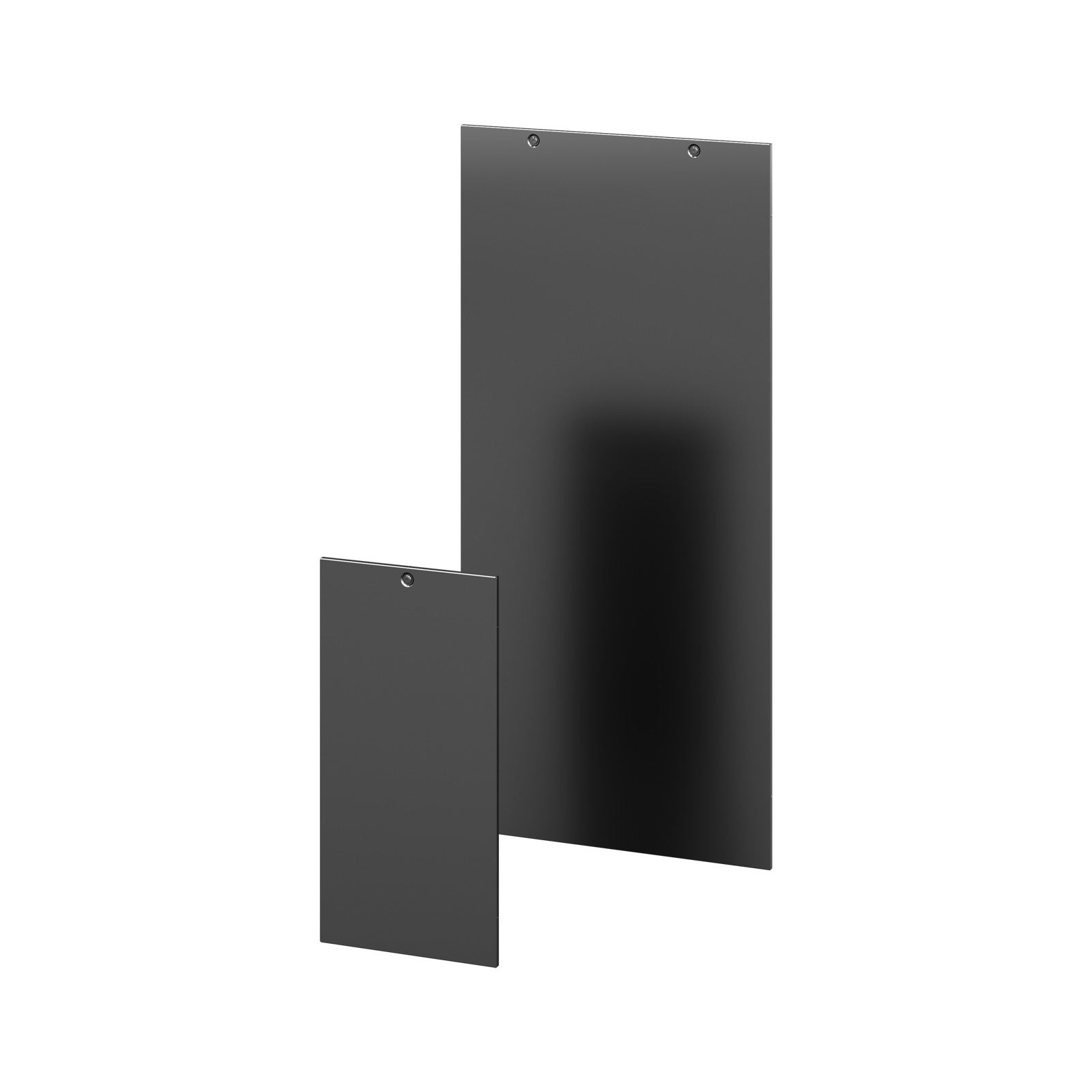

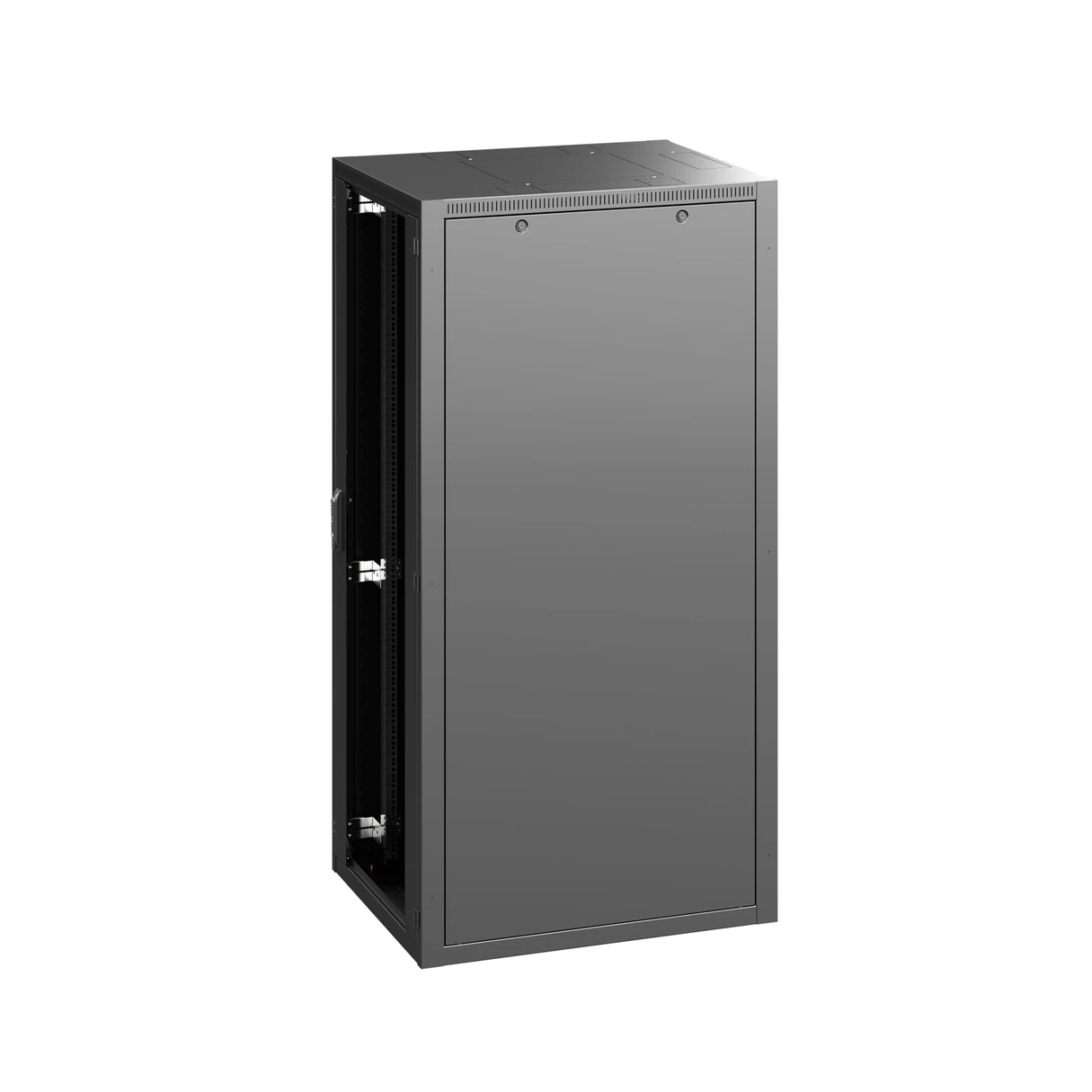

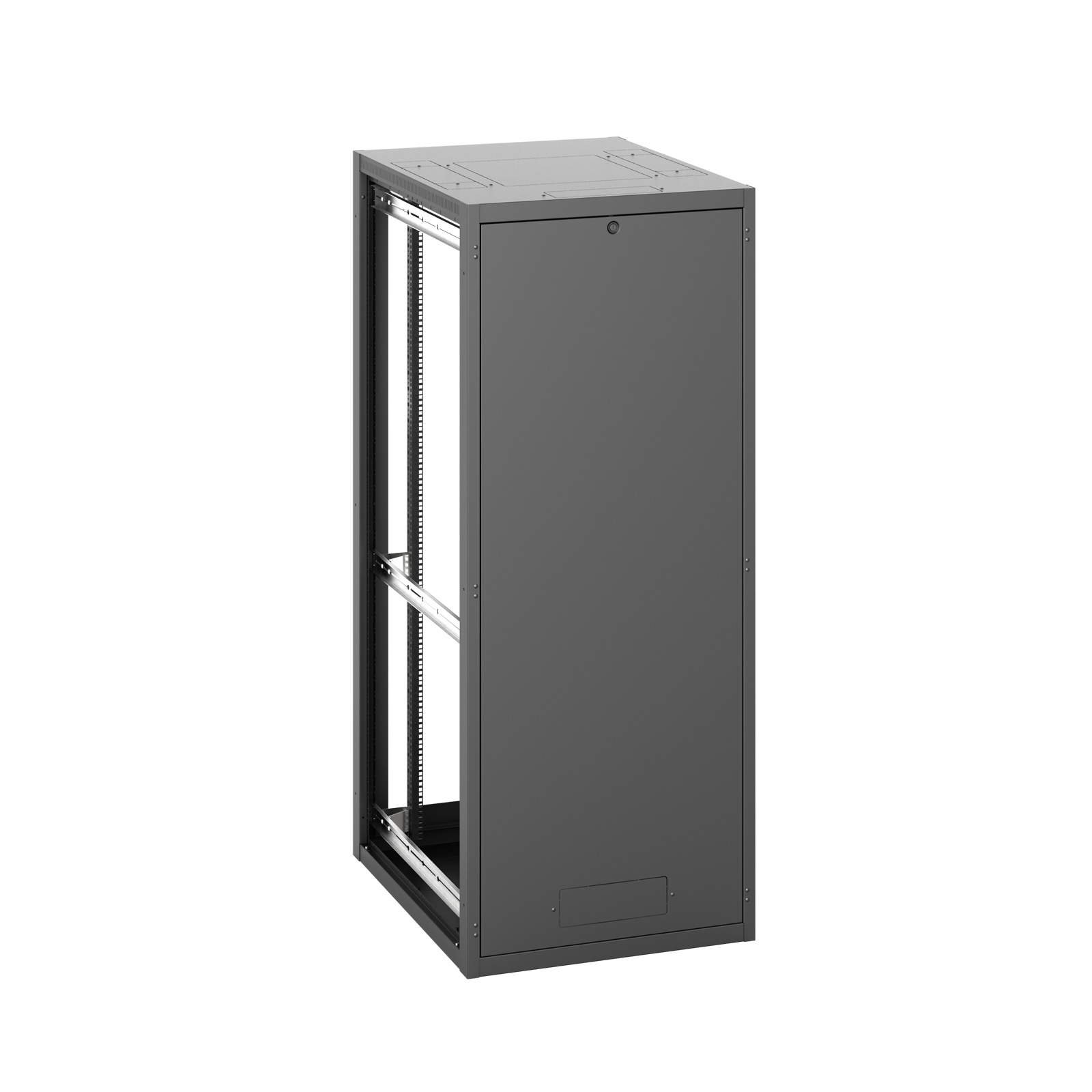

Panneaux latéraux  facilement amovible, avec serrure facilement amovible, avec serrure

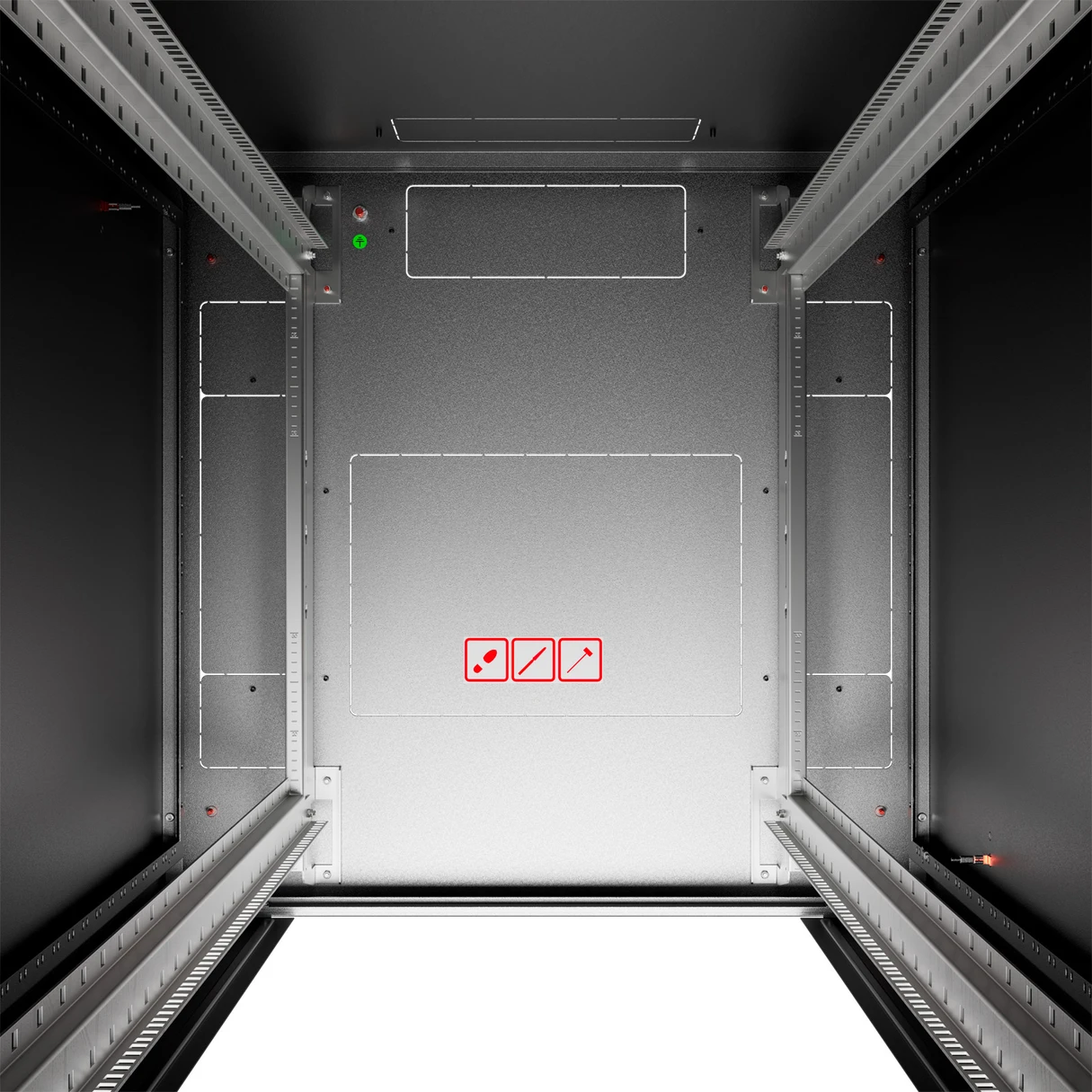

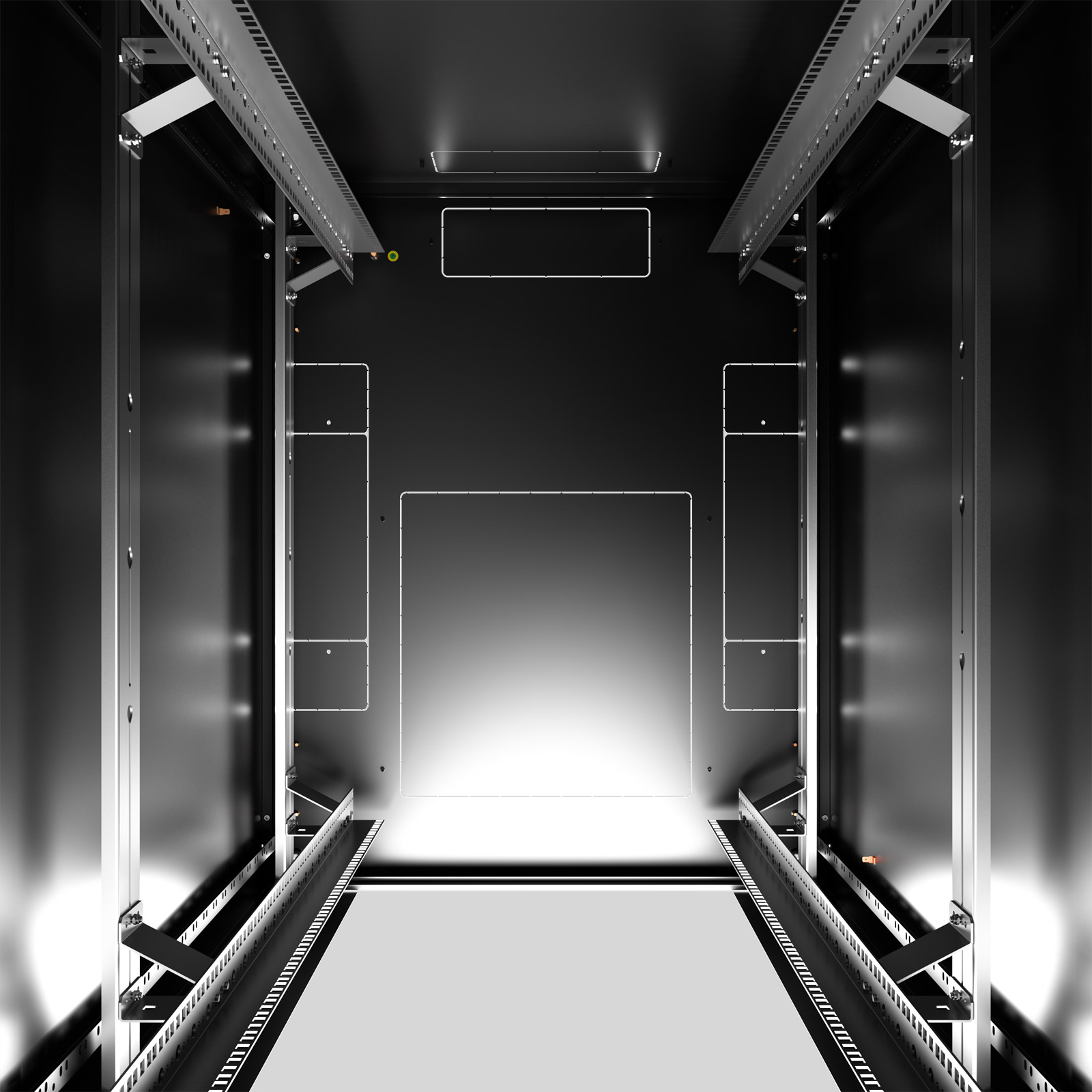

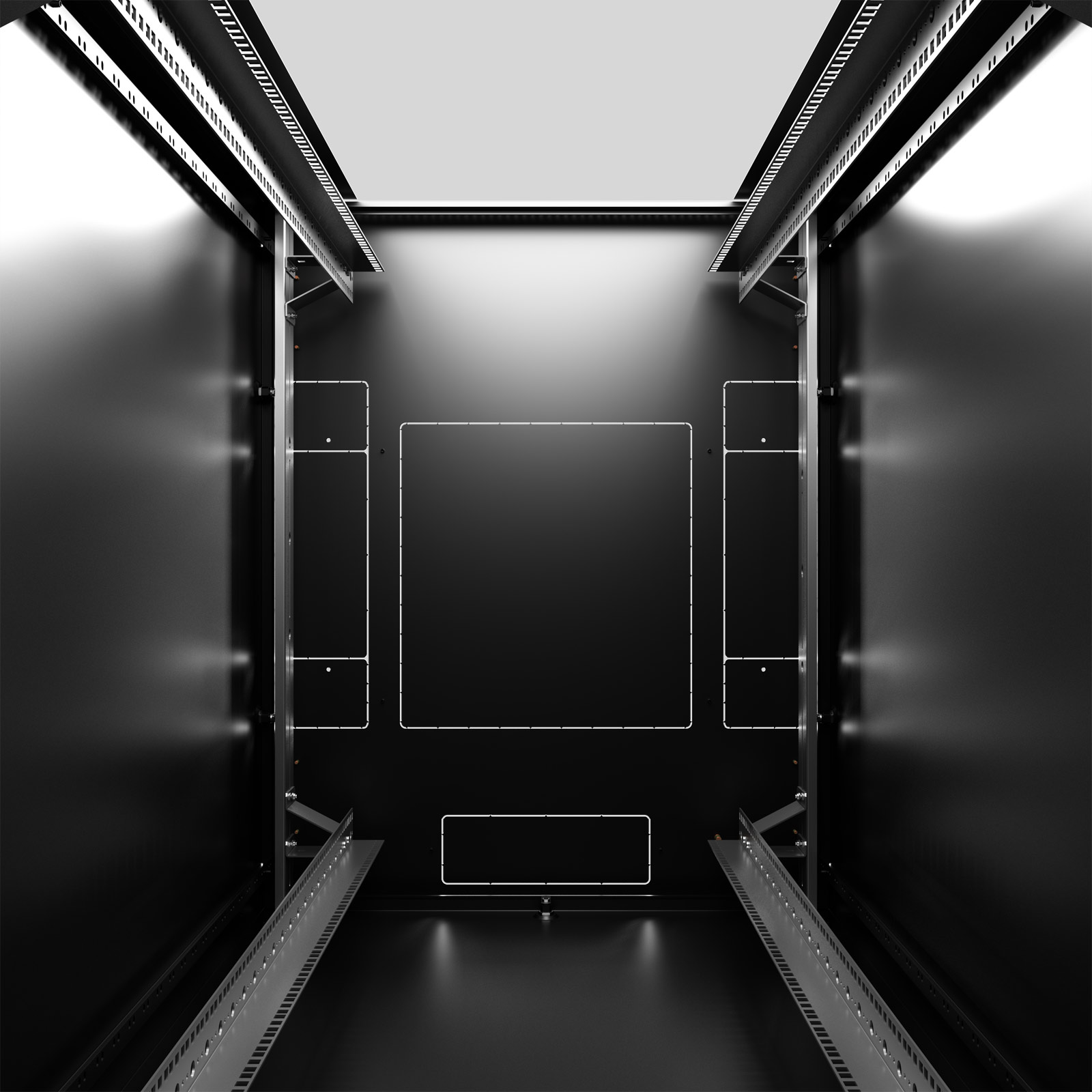

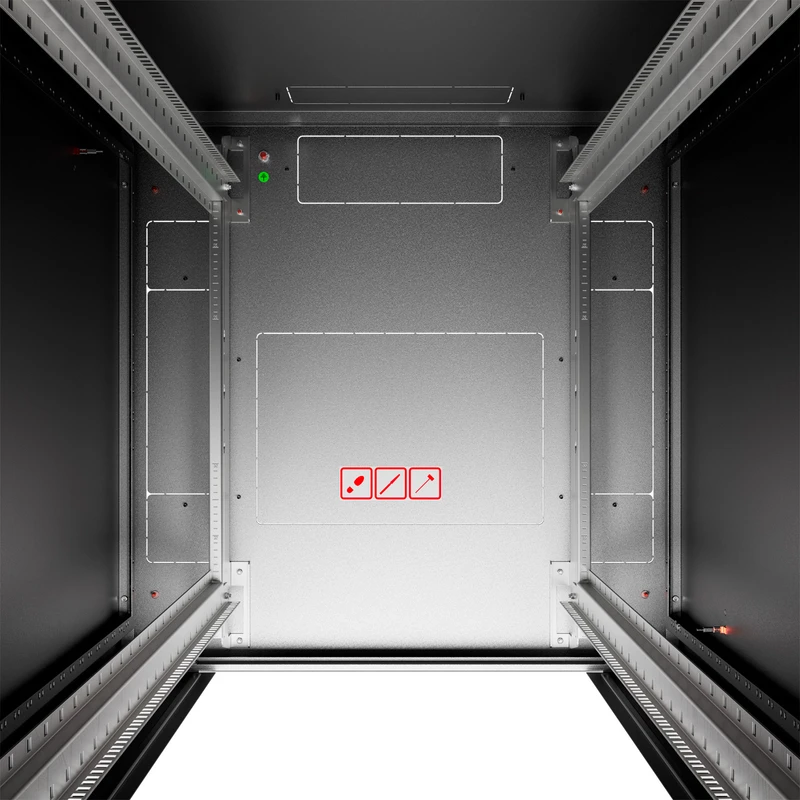

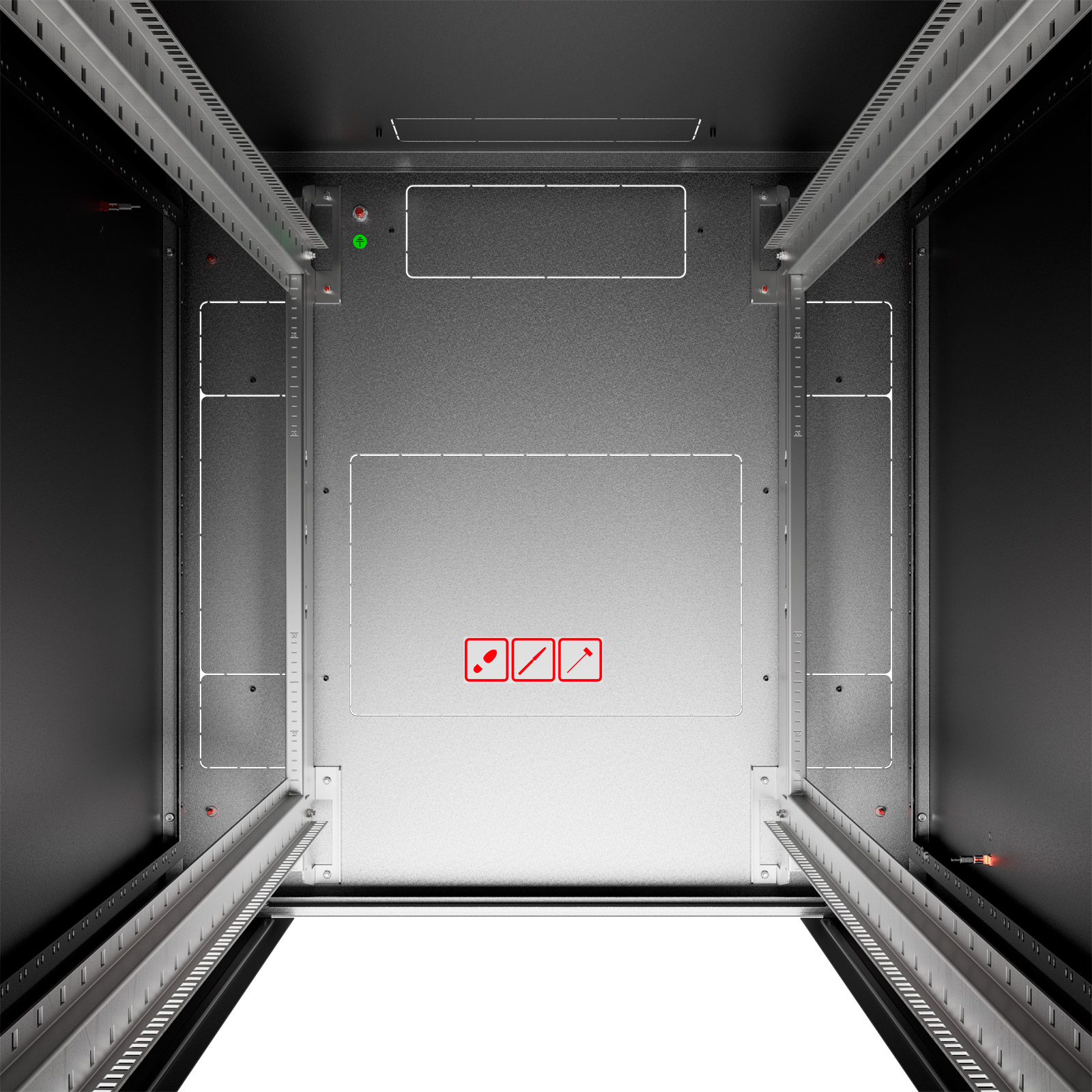

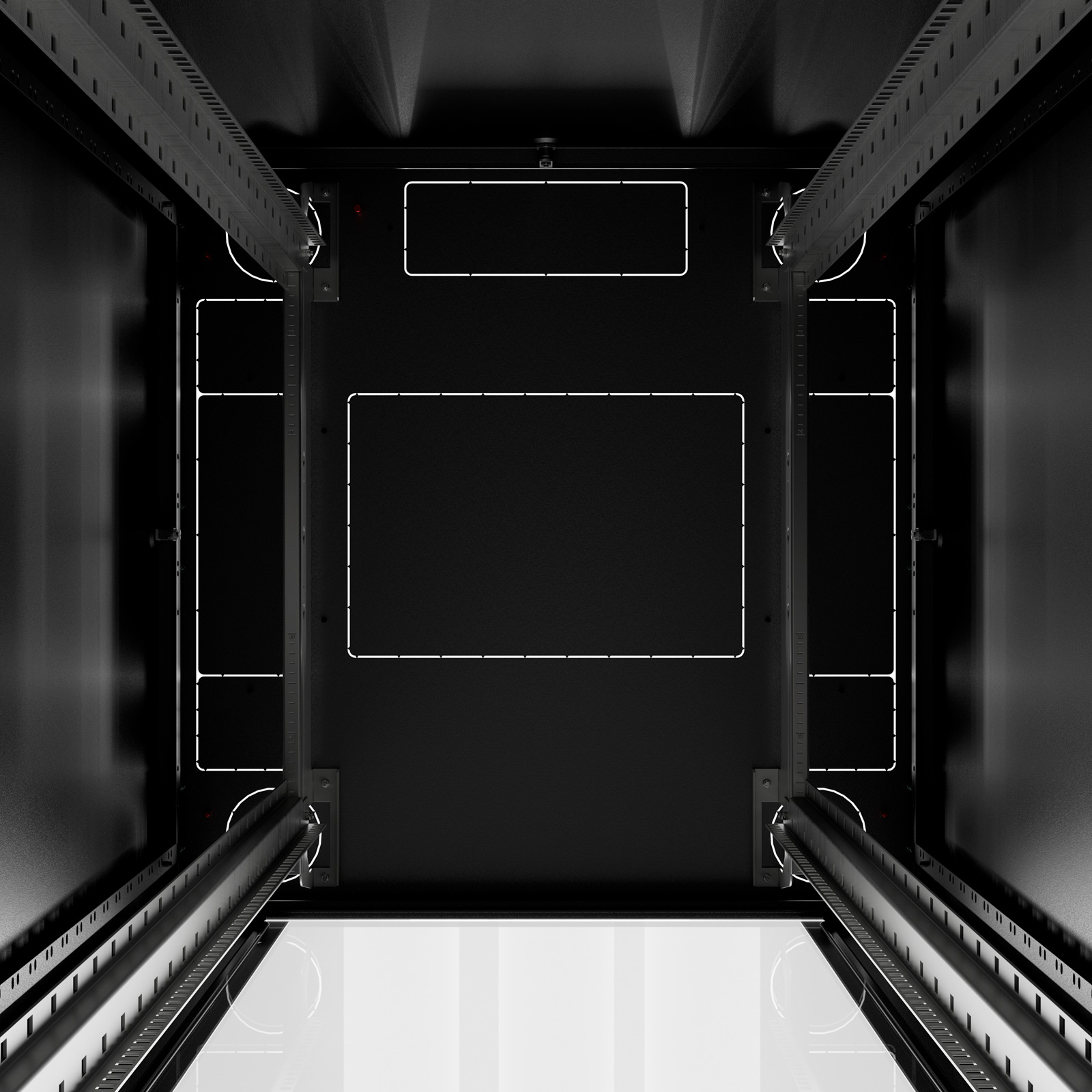

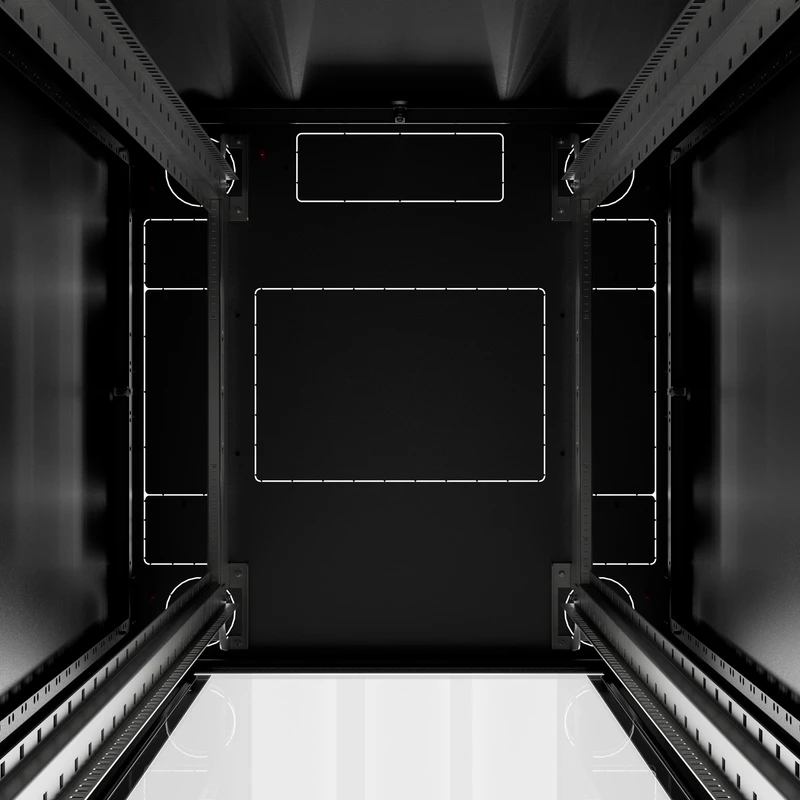

Plateaux supérieur et inférieur ouvertures pour unités de ventilation et passe-câbles. Le nombre d'ouvertures dépend de l'encombrement exact.
Pieds et roulettes pieds réglables, roulettes, roulettes verrouillables

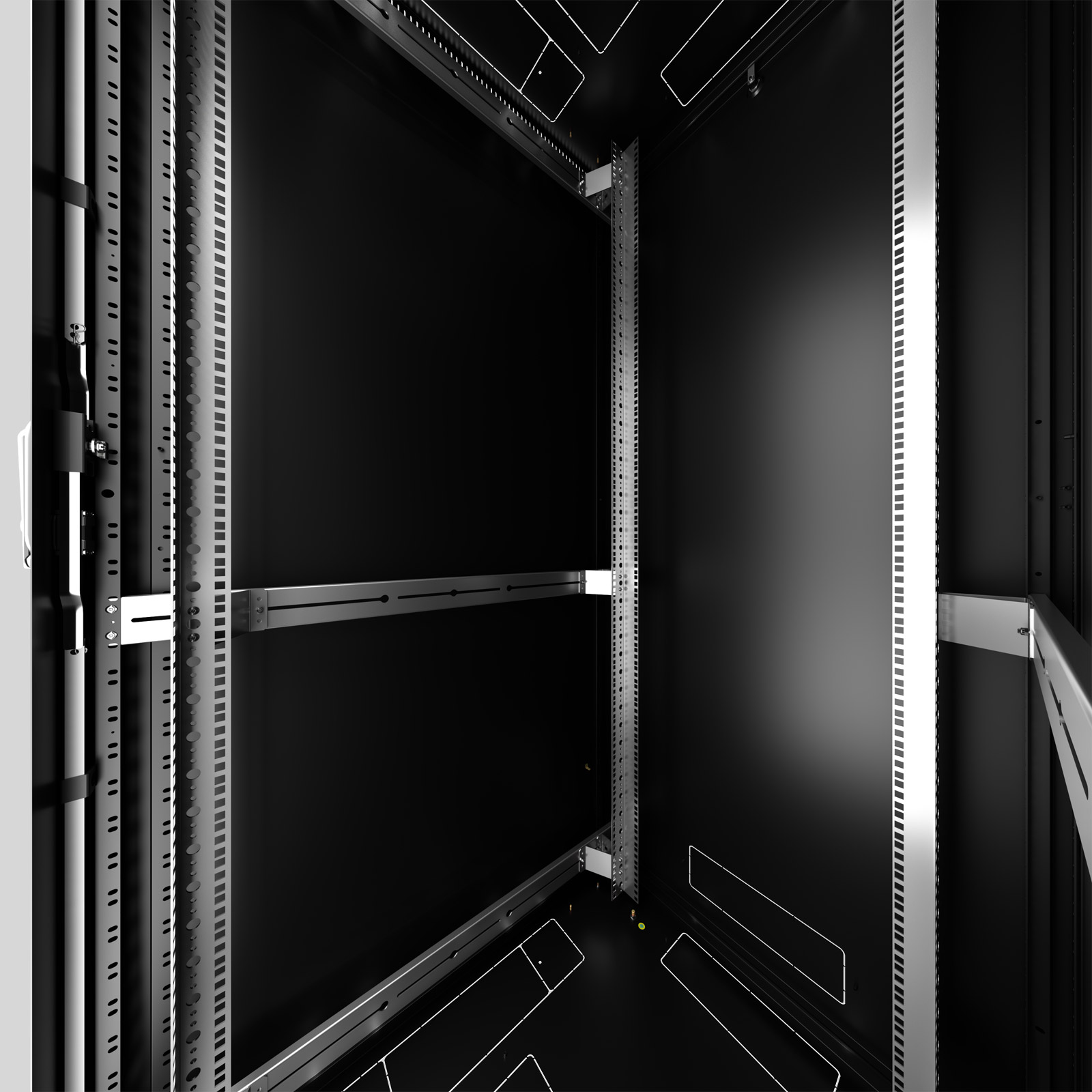

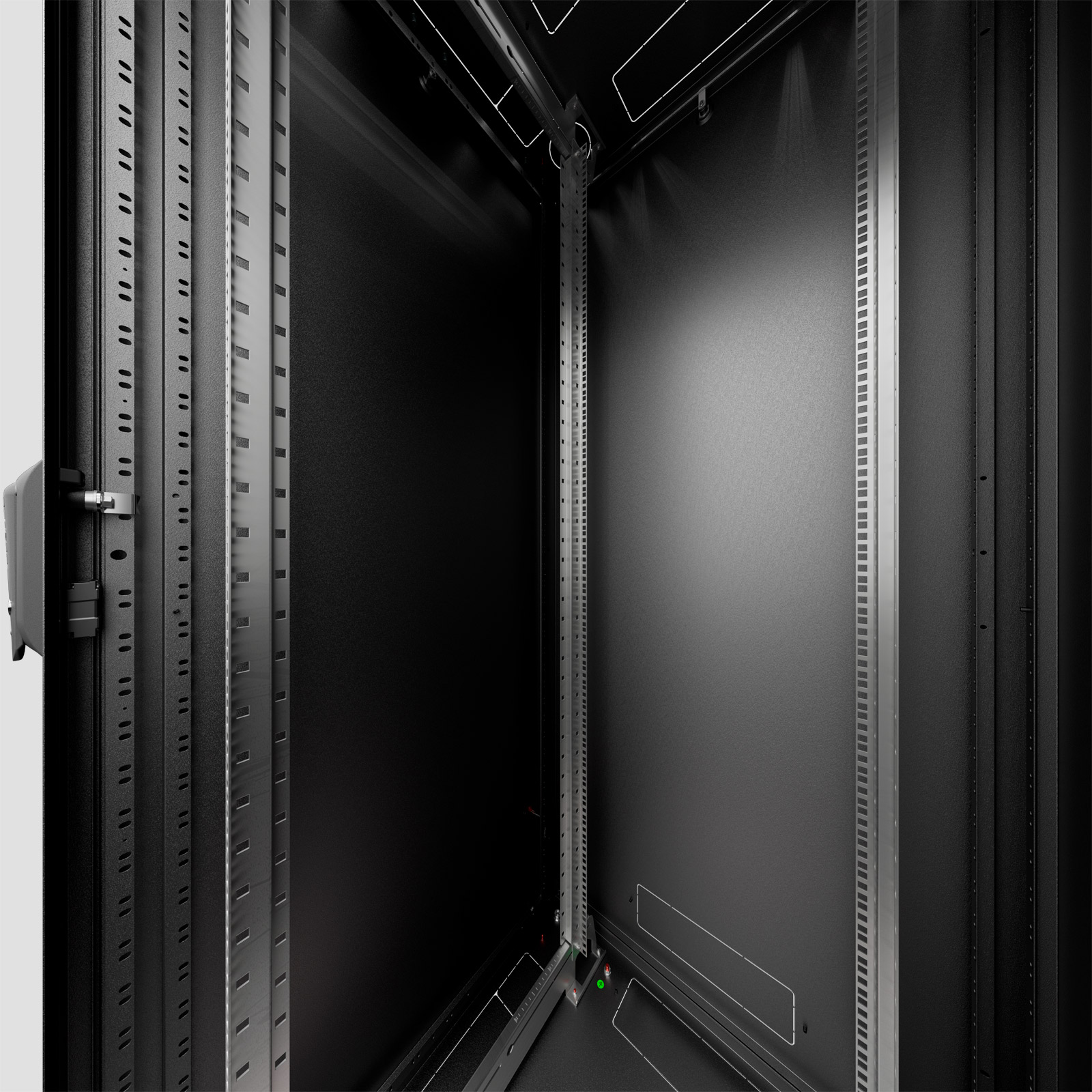

Montants  2 paires de montants 19" coulissants de type L, autres configurations disponibles, voir la fiche technique ci-jointe pour de plus amples informations.
Indice IP  IP30 en standard
Couleur peinture pulvérisée en poudre RAL 7035 et RAL 9005, autres couleurs disponibles
Configuration standard
  • 2 paires de montants verticaux 19" coulissants

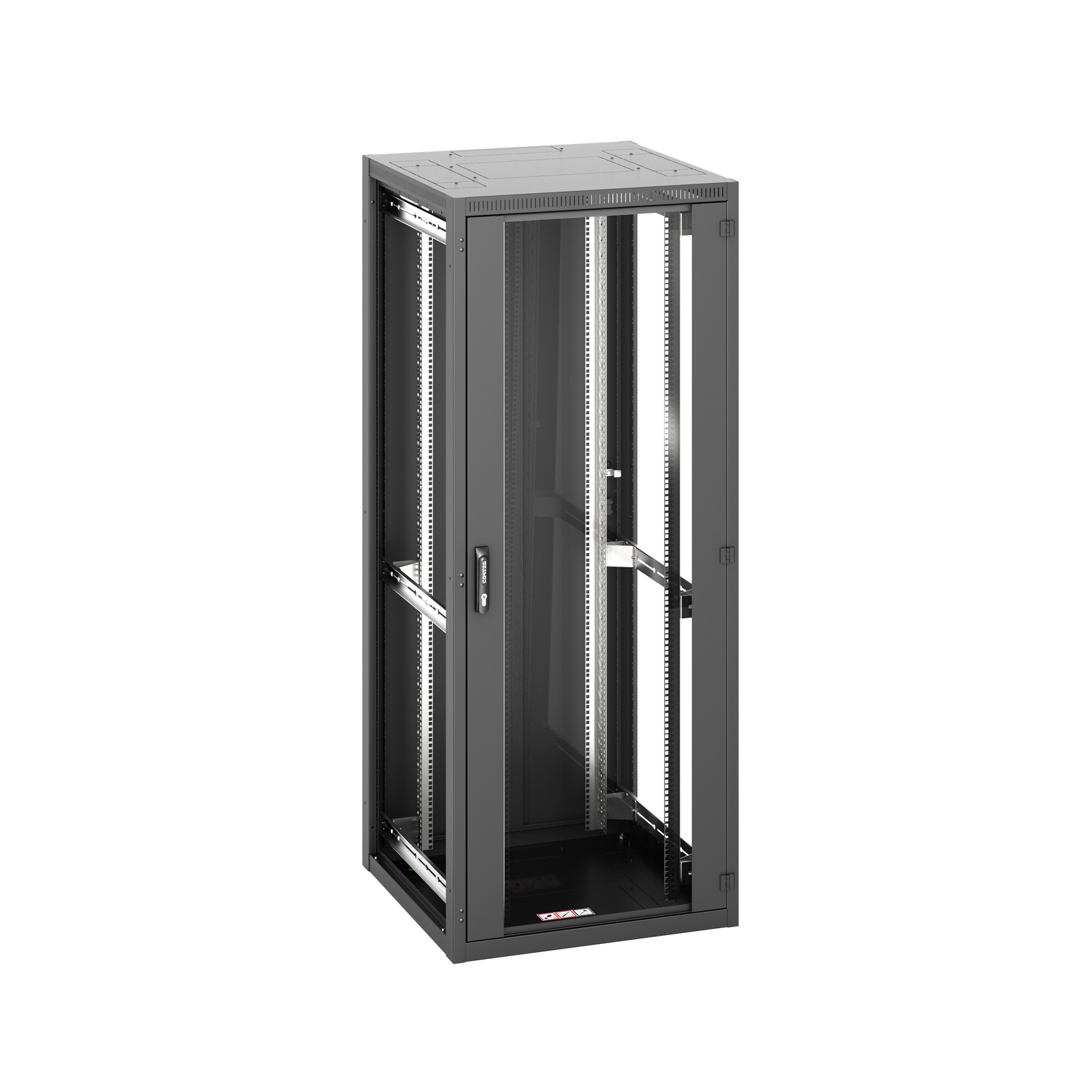

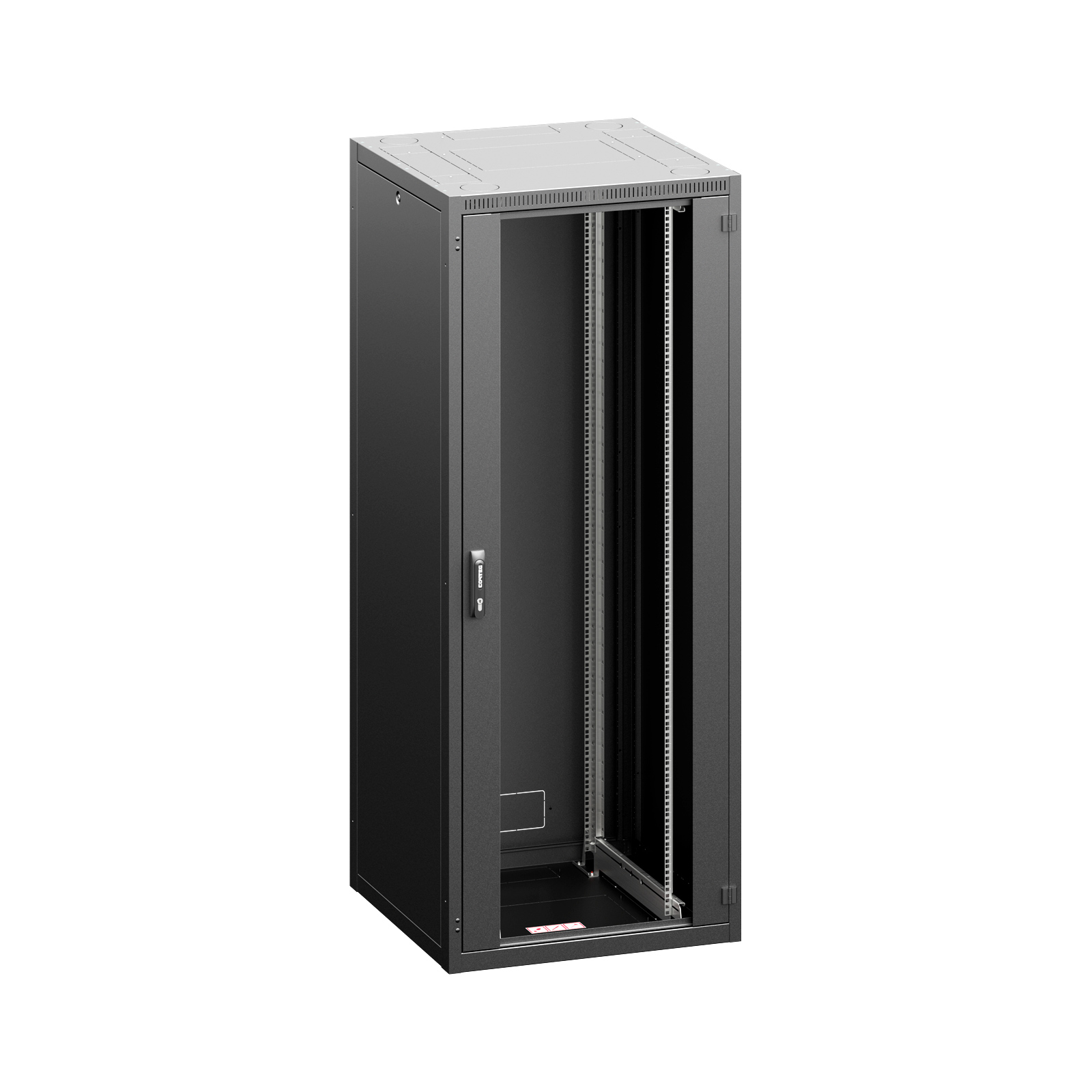

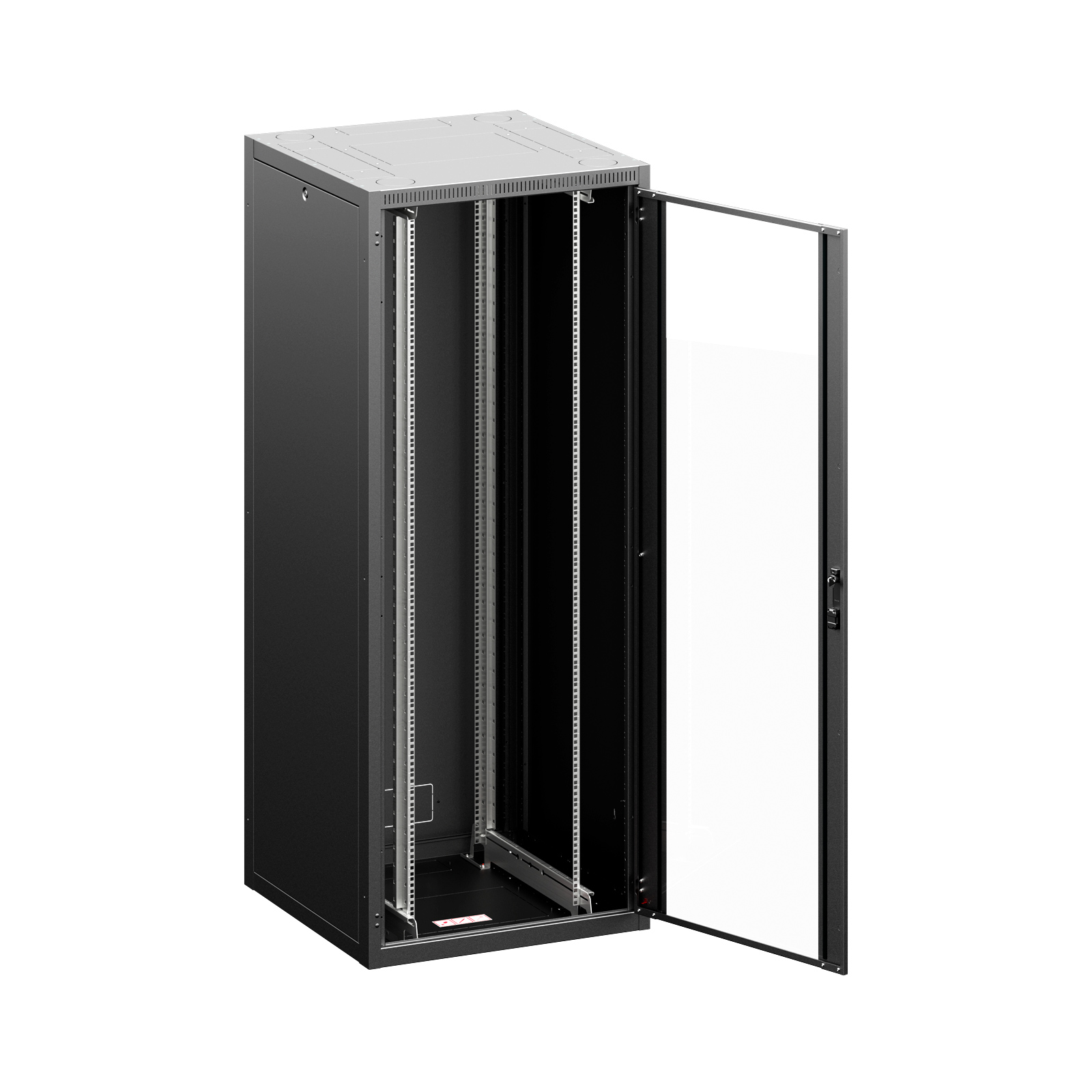

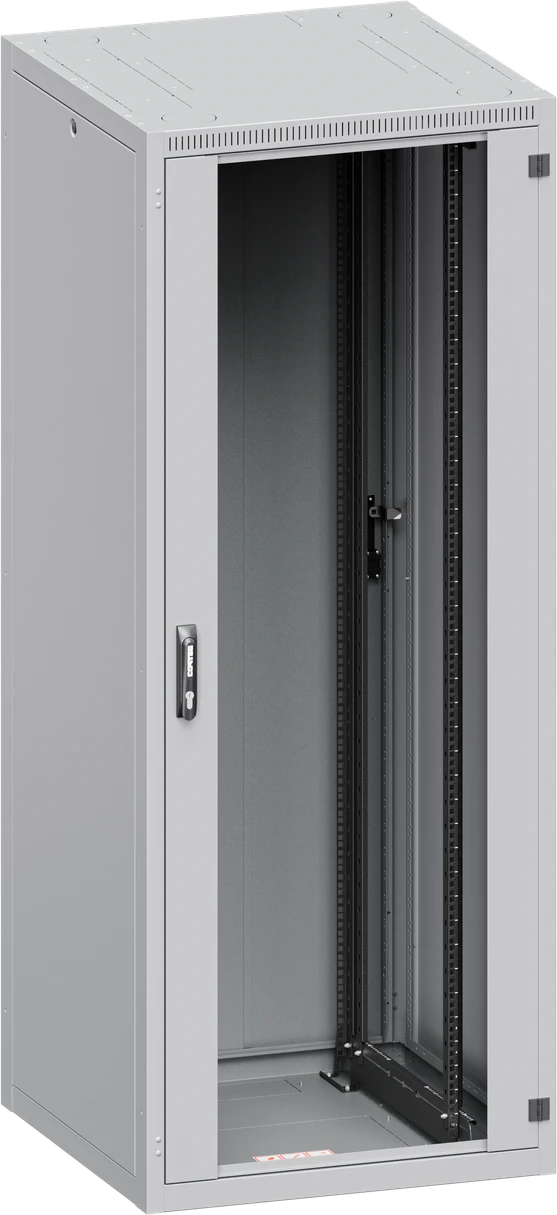

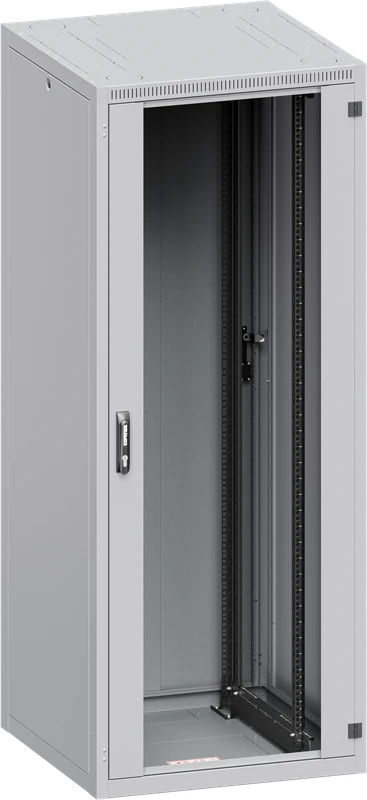

  • porte avant en verre de sécurité (EN 12150-1) avec poignée pivotante à serrure

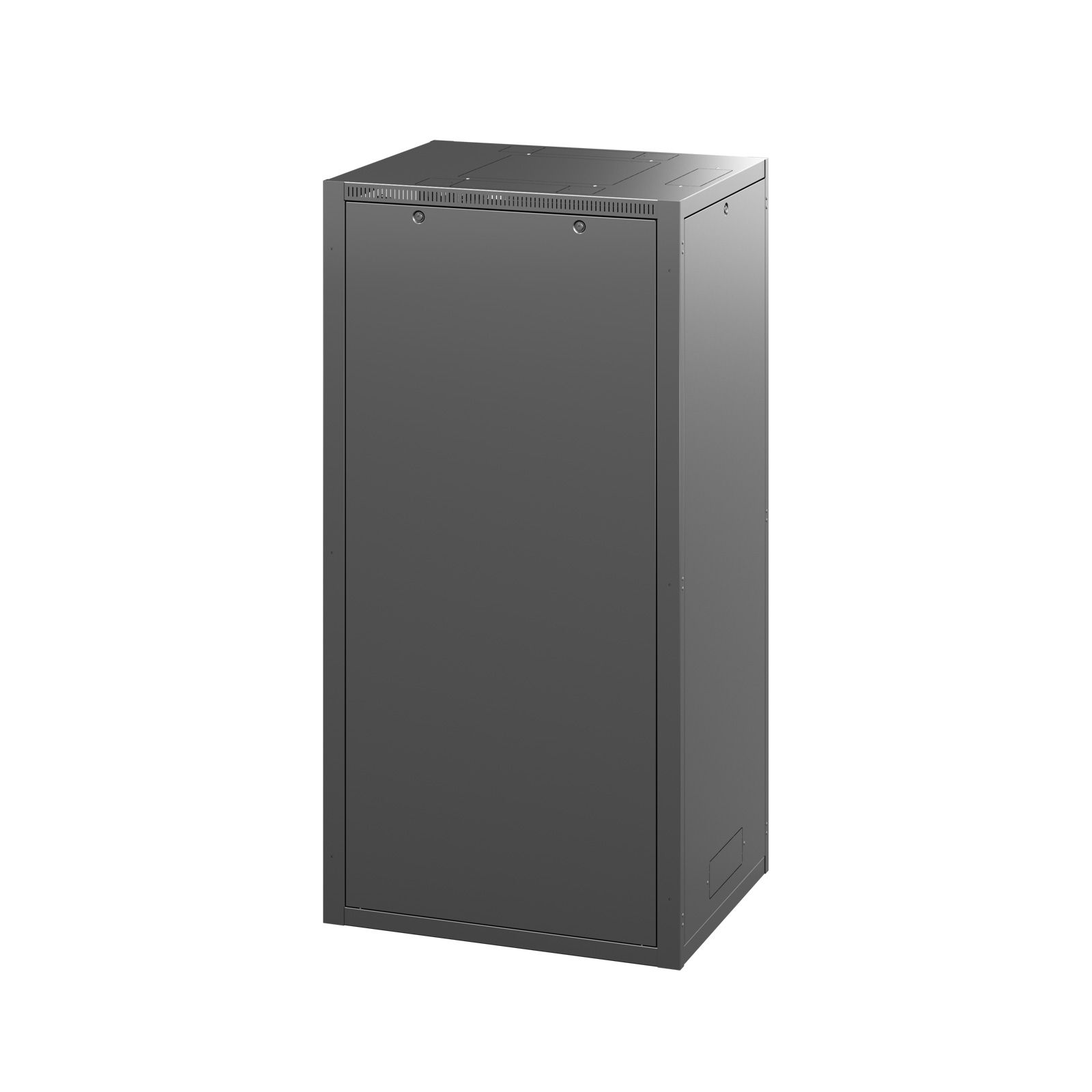

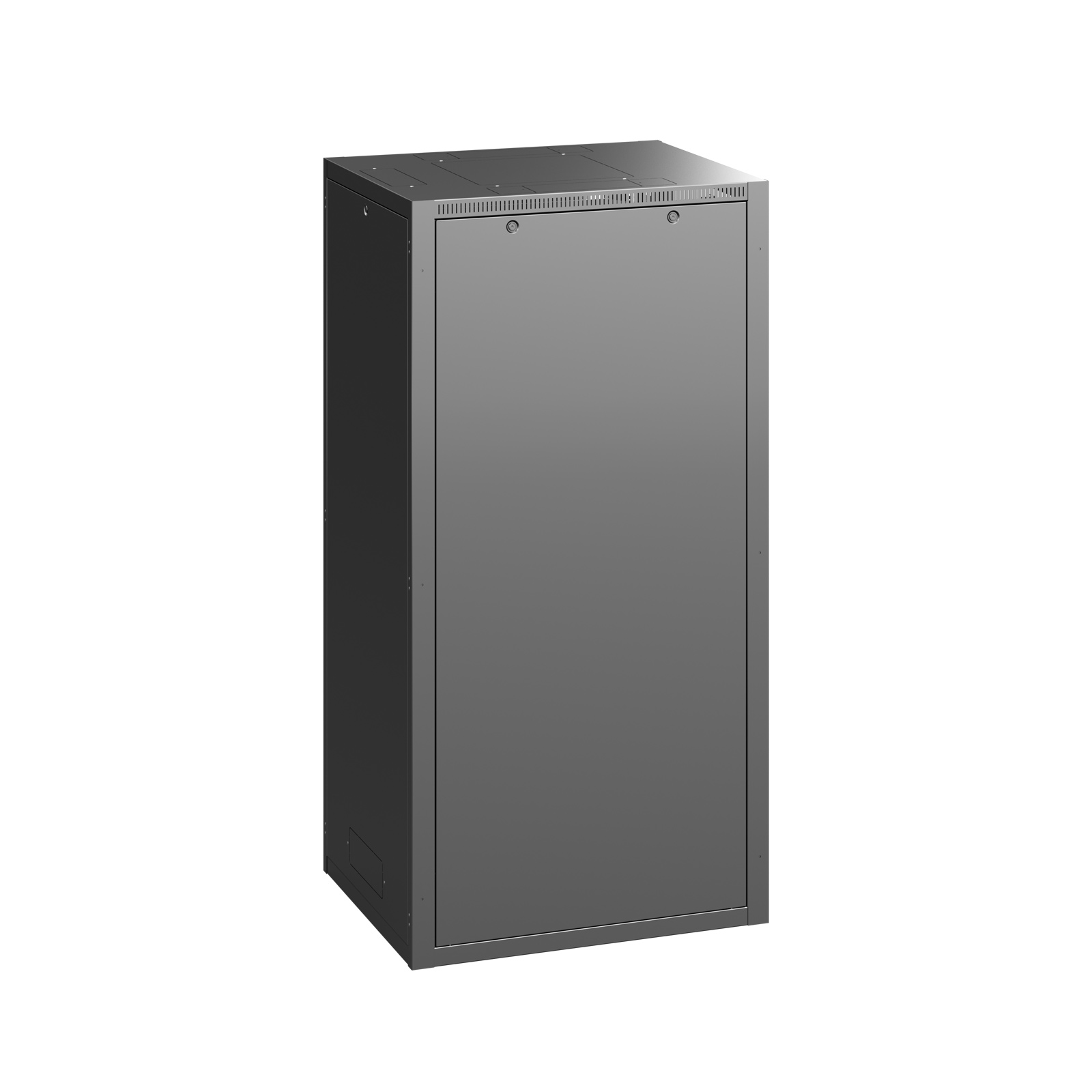

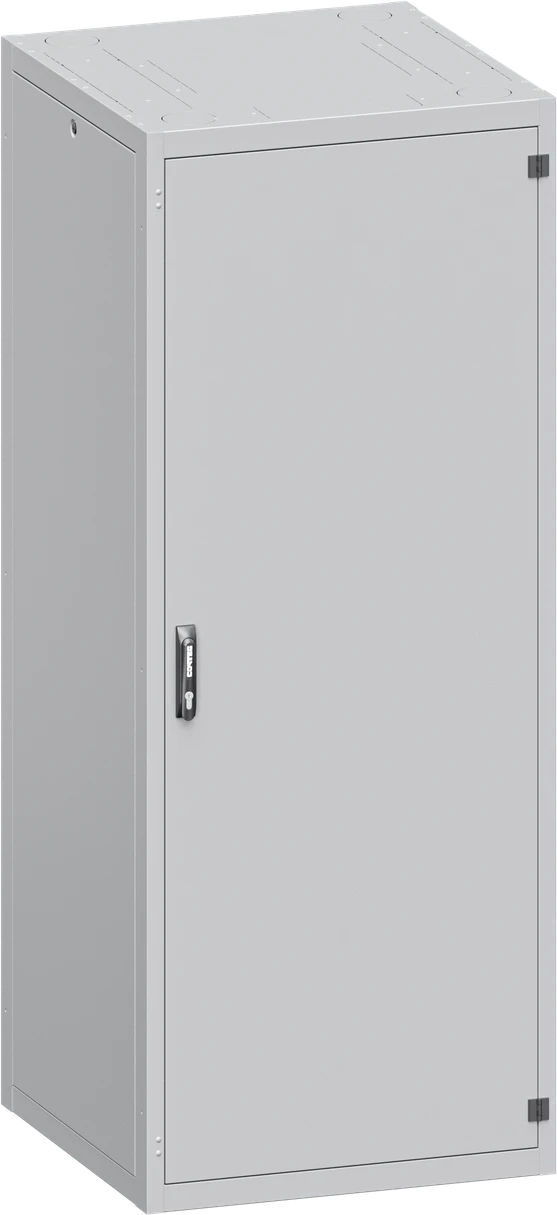

  • panneau arrière avec passe-câbles et serrure
  • 1 paire de panneaux latéraux avec serrure
  • 4 pieds réglables, kit de mise à la terre / GND
  • 28 kits de montage

Fiche Technique
